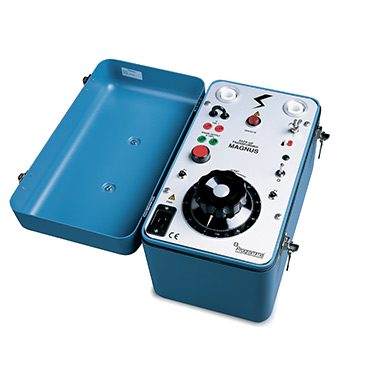

Přístroj pro testování PTN(přístrojových transformátorů napětí) neboli napěťových měničů. Umožňuje přípravu magnetizačních křivek jádra měničů, jejich demagnetizaci a provádění měření převodu. Při své nízké hmotnosti 16kg disponuje dostatečným výkonem 1A při 2,2kV. Aby bylo dosaženo maximální bezpečnosti při práci s přístrojem, je ovládání uzpůsobeno tak, aby bylo nutné jej provádět oběma rukama.
Měřicí výstupy
Napětí 100/1, (max zátěž 1 MΩ)
Odchylka ±1,5%
Proud 10/1
Odchylka ±1,5% při 2A na výstupu
±3% při 0,5A na výstupu
Výstupy - generování
Napěťové výstupy, AC
(I) High voltage output 1) 0 – 2200 V AC
(II) Regulační transformátor, neizolovaný od napájení 0 – 250 V AC
Napětí | Proud | Max doba běhu | Pauza |
2200 V AC | 1 A | 30 s | 10 minut |
250 V AC | 6 A | nepřetržitá | - |
