Proč je měření v mikroohmech specifické

Dominance přechodů a vlastností vodičů měřicích kabelů: u µΩ hodnot je odpor přívodů a kontaktů měřicích hrotů srovnatelný s měřeným objektem. Proto se používá čtyřvodičová (Kelvinova) metoda – proudové vodiče přivádějí testovací proud, zatímco samostatné snímací vodiče měří pouze úbytek napětí přímo na testovaném spoji.
Požadavek na vysoký testovací proud: u výkonových kontaktů je nutné měřit za dostatečného proudu, aby se „sytily“ kontaktní plochy a aby byl úbytek napětí dostatečně velký vůči šumu a termoelektrickým jevům.
Vliv termoelektrických napětí a ohřevu: při velmi malých napětích (mV a méně) je důležité potlačit rušení, termo-EMF a minimalizovat ohřev objektu. Proto jsou důležité stabilní DC proudy, filtrace a vhodná délka testu.

Typické aplikace v energetice

Kontakty VN/VVN vypínačů a odpojovačů (AIS/GIS) – contact resistance / kontaktní odpor.
Spojky a šroubové spoje sběrnic (busbar joints), přechody a kontaktní prvky ve sběrnicových systémech.
Uzemňovací propojení (safety ground connections), propojky, kabelová oka, svorky, pojistkové kontakty.
Kontrola kvality spojů po montáži (commissioning) i v rámci periodické údržby (predictive/condition-based maintenance).

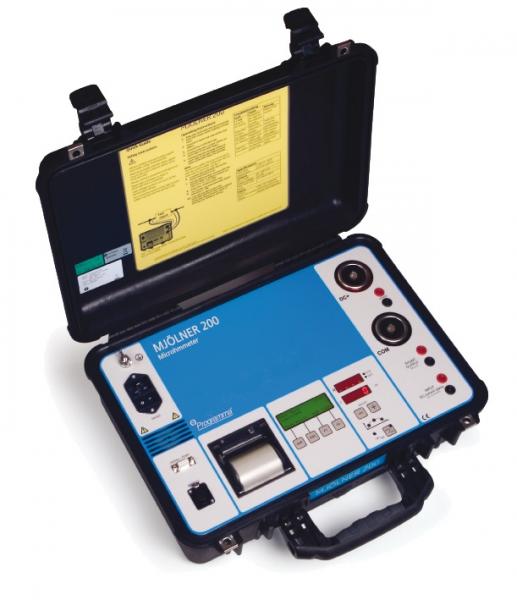

MJÖLNER 200/600: vysokoproudý systém pro rozvodny

Řada Megger MJÖLNER je navržena pro přesná měření odporu výkonových spojů s důrazem na bezpečnost a opakovatelnost výsledků. Model MJÖLNER600 generuje vysoký DC proud až 600 A (ripple-free), je vhodný pro vypínače a sběrnice, umožňuje záznam dat a podporuje pokročilé bezpečnostní postupy včetně DualGround™.

Klíčové vlastnosti MJÖLNER600 (výběr)

True DC (ripple-free) testovací proud pro stabilní a přesné výsledky.
DualGround™ – měření vypínače se zemněním na obou stranách během testu (bezpečnost obsluhy).
Plně automatizované měření (mikroprocesorové řízení), dotykový displej, možnost dálkového ovládání.
Datalogging na USB a PC rozhraní; reporting a správa výsledků přes MJÖLNER Win.
Možnost teplotní kompenzace s čidlem (Pt-100 / manuálně) pro korekci odporu vodičů podle teploty.
Robustní kufříkové provedení pro provoz v terénu.

DualGround™: bezpečnější test vypínače

Při standardním měření přechodového odporu je obvyklé mít testovaný objekt uzemněn alespoň na jedné straně. Metoda DualGround™ umožňuje ponechat vypínač uzemněn na obou stranách i během měření. Proud, který teče uzemňovacími propoji, se měří proudovou sondou (CT) a přístroj jej zohlední při výpočtu proudu procházejícího testovaným objektem. Výsledkem je rychlejší a především bezpečnější postup, zejména v rozvodnách.

MOM3: ruční mikroohmmetr 300 A pro rychlou práci v terénu

Megger MOM3 je ruční, bateriově napájený mikroohmmetr, určený pro každodenní servisní měření kontaktového a spojového odporu. Díky vysokému proudu až 300 A a velmi krátké době měření je vhodný pro rychlou diagnostiku bez významného ohřevu měřeného spoje.

Klíčové vlastnosti MOM3

Až 300 A testovací proud, bateriový provoz, nízká hmotnost (cca 1,15 kg).
Auto-range pro široký rozsah měření (od µΩ až po jednotky Ω dle konfigurace přístroje).
Superkondenzátory pro okamžitou dodávku vysokého proudu; regulace proudu po dobu testu.
Kapacita paměti pro tisíce měření, přenos dat přes USB-C; volitelně komunikace (např. Wi-Fi) dle verze.
Vhodné pro vypínače, odpínače, sběrnice, uzemnění, svorky, pojistky, kabely, svarové body apod.

Proč „mikroohmy“ rozhodují: jednoduchý energetický dopad

Ztrátový výkon v místě přechodu je přibližně P = I² · R. Při proudech v řádu kA i desetiny mΩ znamenají jednotky až desítky kW ztrát v jediném bodě – s přímým dopadem na ohřev a životnost spojů.

Proud	Přechodový odpor	Ztrátový výkon
10 kA	1 mΩ	100 kW
10 kA	0,1 mΩ	10 kW
1 kA	1 mΩ	1 kW
1 kA	0,1 mΩ	100 W

Poznámka: V praxi je vhodné sjednotit měřicí kabeláž, přítlak/typ Kelvinových kleští a testovací proud pro srovnatelnost trendů. U kritických objektů se doporučuje ukládat výsledky, hodnotit rozdíly mezi fázemi a sledovat vývoj v čase.
