HVA 60

HVA 60

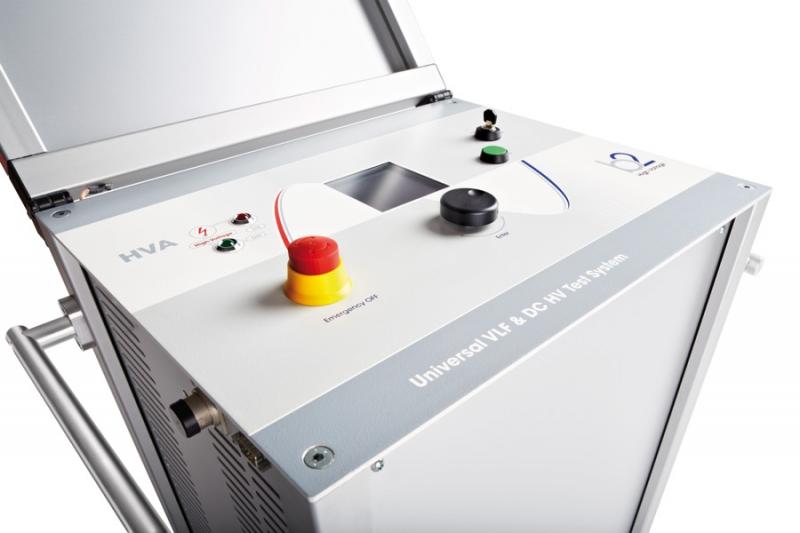

Vysokonapěťová jednotka - HVA 60





Univerzální vysokonapěťový testovací systém, umožňující provádění zkoušek kabelů (XLPE,PRE,PILC…), a jiných vysokokapacitních objektů (generátory, spínací technika, transformátory, rotační stroje, izolátory, průchodky atp.) napětím.

Tyto zkoušky je možné provádět stejnosměrným napětím (DC: +- 0-60kV) , tak i střídavým (AC sinusoida: 0-62kV, 44kV rms ), pomocí techniky VLF využívající velmi nízkých frekvencí (0.01 – 0.1 Hz) a to do maximální zátěže až 10 μF.

V přístroji je možné naprogramovat a uložit několik plně automatických testovacích sekvencí. Spolu s detekcí přeskoku HVA automaticky také provádí měření odporu a kapacity. Samotná detekce přeskoku, může být spuštěna ve dvou režimech a to „Fault trip“ ,při kterém pokud dojde ke zjištění poškození izolace, se zdroj automaticky sám odpojí a dál v generování nepokračuje. Druhým režim je „Burn condition“ při kterém po přeskoku zdroj dále generuje a pokračuje v „propalování“ izolace. Díky tomu že přístroj není chlazen olejem, je možný jeho nepřetržitý provoz bez pauz. HVA je vybaveno vnitřní pamětí, takže je možné zařízení používat samostatně, bez PC.

V případě zájmu je možné doobjednat diagnostickou sadu pro měření tan δ / ztrátový činitele, nebo sadou pro detekci částečných výbojů.



  • Výstupní výkon 1pF @ 0,1Hz @ 44kV RMS nebo 5pF @ 0,02 @ 44kV RMS a maximální kapacitou 10μF
  • Kompaktní přístroj s připojovacími kabely (10m)
  • Obsahuje PC software
  • Programovatelné plně automatické testovací sekvence
  • Funkce osciloskopu a detekce přeskoku
  • Optimalizace frekvence a řízená regulace oblouku
  • Rychlé vypnutí a řízení propalovacího módu
  • Ukládání výsledků testu – RS232
  • Nezávislé na zátěži, symetrický sinusový výstup
  • Hmotnost přibližně 60kg
  • Napájení 210 – 264V 50Hz
