HVA45TD

b2 electronic HVA45TD je kompaktní a velmi lehký VLF zkušební zdroj pro provádění diagnostiky na 22kV kabelech. Jedná se o nejoblíbenější a nejrozšířenější přístroj pro diagnostiku kabelů na této napěťové hladině. Design přístroje je přizpůsoben práci v terénních podmínkách s ohledem na co největší odolnost a spolehlivost.

Nepřetržitý provoz - generujte libovolně dlouhou dobu s maximálním výkonem. Opakovaně.

Univerzální vysokonapěťový testovací systém, umožňující provádění zkoušek kabelů (XLPE,PRE,PILC…), a jiných vysokokapacitních objektů (generátory, spínací technika, transformátory, rotační stroje, izolátory, průchodky atp.) napětím.

Tyto zkoušky je možné provádět stejnosměrným napětím (DC: +- 0-45kV) , tak i střídavým (AC sinusoida: 0-45kV, 32.3kV rms ), pomocí techniky VLF využívající velmi nízkých frekvencí (0.01 – 0.1 Hz), které jsou dle normy stále akceptovány jako AC napětí do zátěže až 10µF.

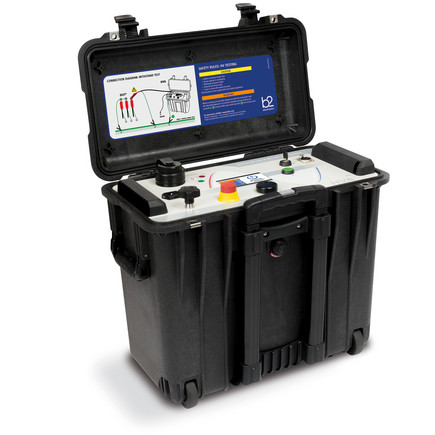

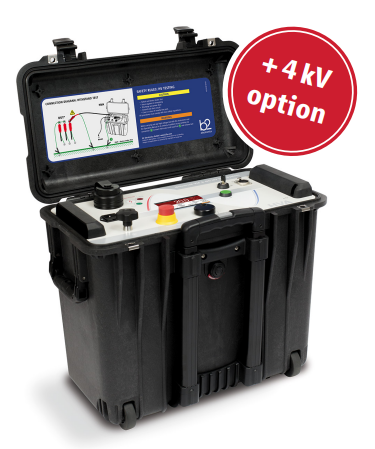

Přístroj je vestavěn do odolného kufru s kolečky umožňující snadný transport. Nyní je tento systém dostupný i ve 45+4kVpeak variantě, umožňující testování 22 kV kabelů až do hladiny 2,7xUo.

Vyhovuje tedy dle IEEE 400.2 pro VLF sinus i cosinus (cosine-rectangular) pro zkoušky Installation, Acceptance i Maintenance.

Přístroj je možné použít i pro provádění zkoušek dle PNE 34 7626.

V přístroji je možné naprogramovat a uložit několik plně automatických testovacích sekvencí. Spolu s detekcí přeskoku HVA automaticky také provádí měření odporu a kapacity. Samotná detekce přeskoku, může být spuštěna ve dvou režimech a to „Fault trip“ ,při kterém pokud dojde ke zjištění poškození izolace, se zdroj automaticky sám odpojí a dál v generování nepokračuje. Druhým režim je „Burn condition“ při kterém po přeskoku zdroj dále generuje a pokračuje v „propalování“ izolace. Díky tomu že přístroj není chlazen olejem, je možný jeho nepřetržitý provoz bez pauz. HVA je vybaveno vnitřní pamětí, takže je možné zařízení používat samostatně, bez PC.

Tan Delta (TD) - Varianta HVA45TD obsahuje vestavěný modul pro diagnostiku TanDelta na kabelech.

DC napětí je možné taktéř použít pro provádění plášťových zkoušek.

Vyhovuje tedy dle IEEE 400.2-2013 pro VLF sinus i cosinus (cosine-rectangular) pro zkoušky Installation, Acceptance i Maintenance.

Přístroj je možné rozšířit o modul pro diagnostiku částečných výbojů (PD) na kabelech.
