Běžně se využívá jak pro monitoring tak testování. A to nejen v oblasti točivých strojů, ale například i v materiálovém výzkumu.
Akustickými kamerami se obvykle nazývají sestavy složené z většího množství jednotlivých senzorů (mikrofonů) doplněných o vizuální kameru, přičemž signály / záznam z obou zdrojů je následně překryt a je vytvořena akustická mapa na pozadí viditelného snímku. Takové řešení umožňuje nejen přehled o zdrojích signálu a jejich umístění, tzn jejich lokalizaci, ale i výrazné usnadnění prezentace výsledku.
Mobilní systémy
Pokud se jedná o požadavky na pochůzkovou kontrolu, můžeme mezi vhodné aplikace zahrnout následující jevy:
- Mechanické tření
- Výbojová aktivita
- Úniky stlačeného vzduchu
Podmínkou je vždy mobilita řešení, umožňující právě snadnou přemístitelnost, respektive flexibilitu příslušného pracovníka při vyhledání poruchových jevů a tím snadnou kontrolu širokého spektra a množství prvků. V následujících částech budou popsány aplikace na detekci výbojové aktivity a úniky stlačeného vzduchu. Aplikace zahrnující mechanické tření není opomenuta, ale není rozeprána podrobněji vzhledem nedostatečnému množství dat, které na dané aplikaci autoři pořídili.

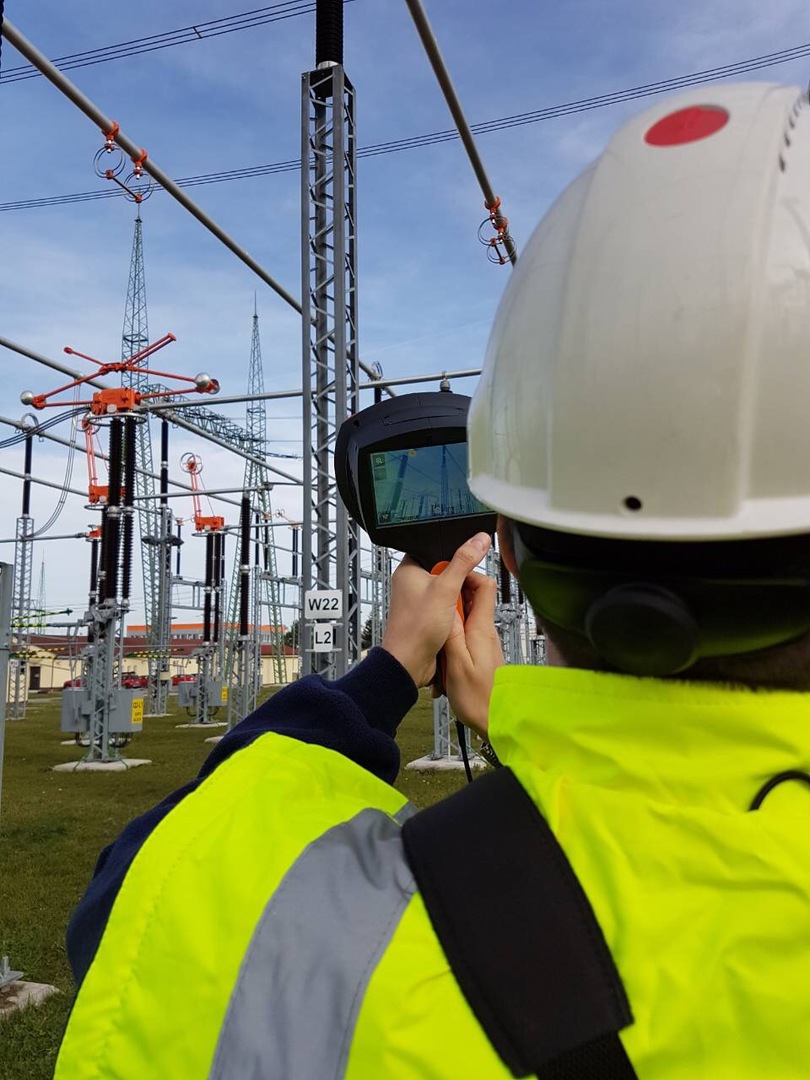

Příkladem takové kamery může být kamera NL Acoustic, přičemž některé z jejích aplikací jsou popsány v následujících částech.
Detekce výbojové aktivity
Detekce výbojové aktivity, respektive částečných výbojů, umožňuje detekovat prvky, u nichž dochází k tvorbě tohoto jevu. Jedná se hlavně o následující příčiny:
- Selhání izolačního systému
- Přetěžování izolačního systému
- Chyba v konstrukčním návrhu prvku
- Nedostatky při výrobě nebo instalaci
Samotná detekce jevu nemusí být dostačující pro určení jeho podstaty, proto je vizuelní informaci vhodné doplnit o rozložení výbojové aktivity vůči periodě excitačního zdroje (obvykle napětí), průběh signálu, FFT analýzu, případně analýzu spektra signálu.

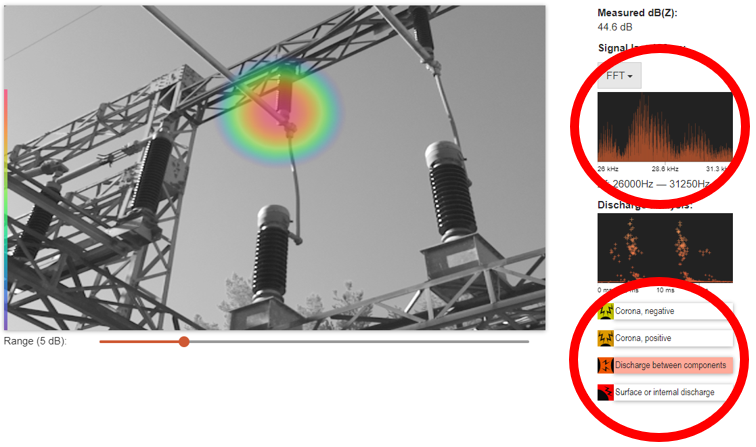

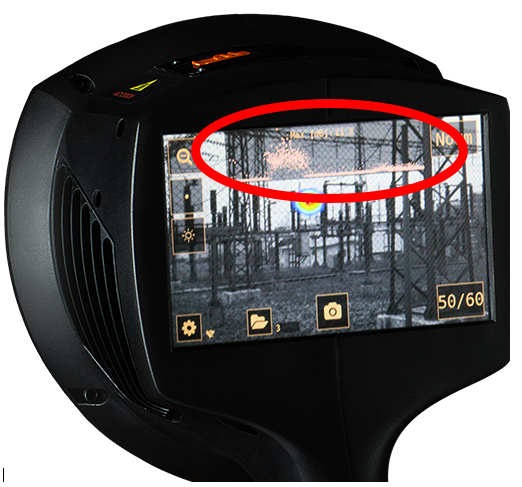

Na předchozí skupině obrázků je uveden příklad výbojové aktivity mezi komponenty včetně rozložení aktivity vůči sinusovému průběhu signálu. Podstatná není pouze intenzita jevu (v tomto případě vyjádřená v dB), ale právě průběh detekovaného signálu. Jev je automatizovaně vyhodnocen expertním systémem, což je unikátní vlastností řešení. Stejně tak i detail fázového rozložení výbojové aktivity přímo na displeji kamery (výřez detailu displeje), což umožňuje obsluze určit příčinu přímo v terénu.
Pro určení typu poruchy je též možno použít obdobnou formu vyjádření závislosti výbojové aktivity na průběhu signálu, Lissajousovy charakteristiky.
Platí, že i když jsou tyto charakteristiky obvykle používány pouze pro metody, při nichž je detekce výbojové aktivity prováděna na elektrickém principu, je možno je s úspěchem použít i pro detekci akustickou. Na základě těchto charakteristik je tedy možno poměrně spolehlivě usoudit na charakter a příčinu jevu a tím i nad možným rozsahem nápravných opatření. Stejně tak důležité je frekvenční rozložení odezvy daného signálu.
Detekci výbojů je možno provádět nejen na venkovních prvcích distribuce a přenosu elektrické energie (AIS), ale i na prvcích vn, jako jsou rozváděče, kabely (povrchové jevy), ale například i vinutí elektrických strojů, jako jsou motory, či generátory, viz následující příklad:

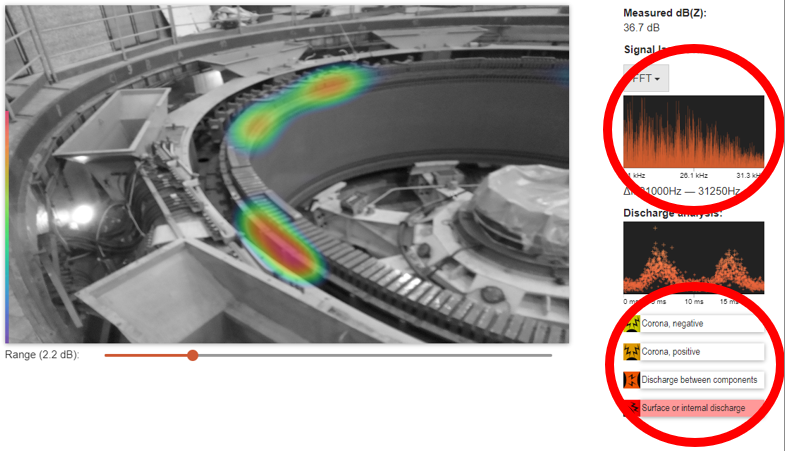

V tomto případě se jedná o ukázku z napěťové zkoušky generátoru s naprosto jednoznačnou lokalizací místa vzniku výbojové aktivity, na horní straně statorových tyčí. Takovéto měření (platí přeneseně nejen pro vinutí generátorů, ale též motory) umožní určit místa, v nichž je například zeslabena protikoronová ochrana, ať již degradací, či nedodrženými technologickými postupy, případně jevy způsobené propojením jednotlivých statorových tyčí. Za povšimnutí stojí též frekvenční průběh signálu (FFT analýza) a automatizované vyhodnocení příčiny jevu, tzn povrchové nebo interní výboje. Tento expertní modul výrazně usnadňuje určení vlastní podstaty jevu a odlišení od jiných příčin.
Mezi přednosti v porovnání s obdobnými metodami patří nejen jednoznačné určení místa, ale současně i kvantifikace jevu, zachycení průběhu signálu pro následnou analýzu, ale současně i schopnost detekovat nejenom induktivní, ale i kapacitní výboje.
Detekce netěsností tlakových rozvodů
V případě tlakových rozvodů se jedná o klasickou aplikaci v oblasti prediktivní údržby. Některé zdroje uvádějí obvyklé ztráty v tlakových rozvodech (například stlačený vzduch) v rozmezí 15-30%. Tyto ztráty mají za následek nejenom nadměrný provoz kompresorů (spojených se zvýšenou spotřebou), ale i jejich zvýšené opotřebení a nadměrné spotřebovávání zbytkové životnosti. Současně je možno brát v potaz i i snížení tlaku v soustavě, případně jeho nedostatečnou úroveň v místě upotřebení.
S netěsnostmi se můžeme setkat nejenom na ventilech či spojkách vedení, ale v některých případech i s netěsnostmi materiálu rozvodu jako takového, i když tyto případy jsou méně časté, než právě zmiňované spojky a ventily. Ukázka detekce úniku je na následujícím obrázku:

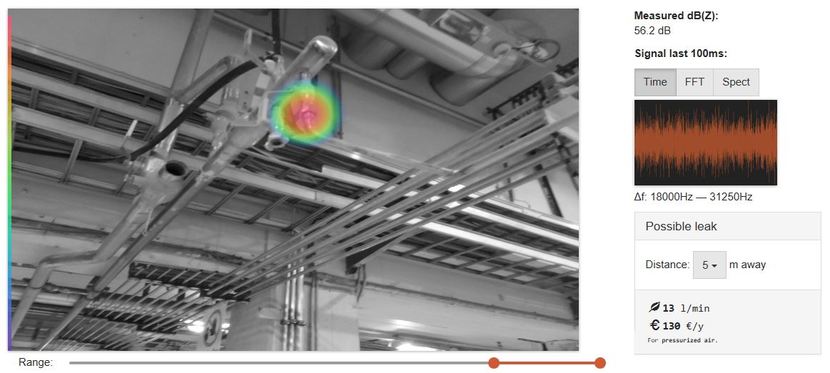

V tomto případě je možno nejenom jednoznačně lokalizovat místo úniku, ale současně, po zadání vzdálenosti mezi akustickou kamerou a lokalizovaným místem, kvantifikovat množství vzduchu unikajícího netěsností, ale po zadání jednotkových cen i finančně ocenit každý jednotlivý únik. Stejně jako v případě částečných výbojů je možno provést detailní analýzu průběhu akustického signálu, ať již pomocí časového průběhu, FFT či analýzy spektra signálu. Za hlavní přínos je ale možno považovat přesnou lokalizaci úniku a jeho kvantifikaci, což umožňuje managementu rozhodnout o efektivním nasazení nápravných opatření včetně určení jejich priorit.
Vliv frekvence jevu na vzdálenost měření

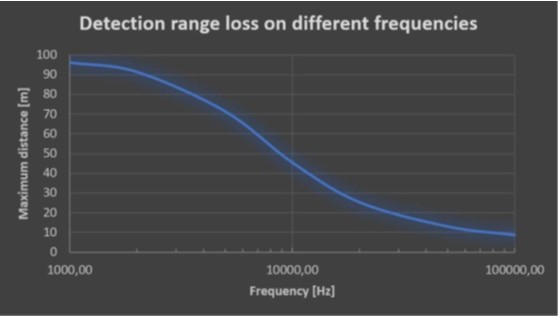

Obecně platí, že čím vyšší frekvence, tím větší útlum signálu prostředím, jak je znázorněno na následující obrázku.
Pokud budeme uvažovat signál nad 30 kHz, musíme automaticky vzít v potaz výrazně zkrácenou vzdálenost k měřenému bodu. V praxi se výbojová aktivita v terénu měření řádově na vyšší desítky metrů, obdobně je to i při detekci úniku stlačeného vzduchu či plynů.
Současně, jak bylo na předchozích obrázcích dokumentováno (FFT analýza signálu), frekvenční spektrum slábne s narůstající frekvencí. Pro pokryti potřeb měření v terénu jsou naprosto vyhovující frekvenční rozsahy do 30 kHz, vyšší frekvence znamenají výrazně nižší použitelnou vzdálenost měření.
Nahrávání videa
Nově umožňují akustické kamery NL Acoustics nahrát až 5 minutový videozáznam. Záznam je možné analyzovat přímo v NL Camera Viewer, popř. v NL Cloud.
Unikátní vlastnosti kamer NL Acoustics
- Kompaktní rozměry a nízká hmotnost
- 124 vysoce citlivých mikrofonů
- Fázové rozložení výbojové aktivity přímo na displeji
- Objemová i finanční kvantifikace úniku vzduch přímo na displeji
- Velmi dobře použitelné i na detekci netěsností podtlakových systémů či jiných druhů stlačených plynů
- Intuitivní ovládání
- Expertní vyhodnocovací systém nejenom v „cloud“ verzi software, ale i v PC verzi.
- Firma s dlouhodobými zkušenostmi s desítkami referencí v ČR a SR
Shrnutí
Použití akustických kamer pro oblast prediktivní údržby je posunem nejen z hlediska vypovídací schopnosti, ale hlavně přesné lokalizaci místa, možnosti analýzy poruchy, ale též i předložení srozumitelné informace managementu, který nemusí být zběhlý v jiných diagnostických metodách, avšak je schopen dobře pochopit grafickou informaci. Současně tento přístup umožňuje přechod z periodicky orientované údržby na údržbu stavově orientovanou, včetně definice priorit a rizik v rámci asset managementu.
