BMT 430

Základní řešení pro monitorování průchodek a částečných výbojů

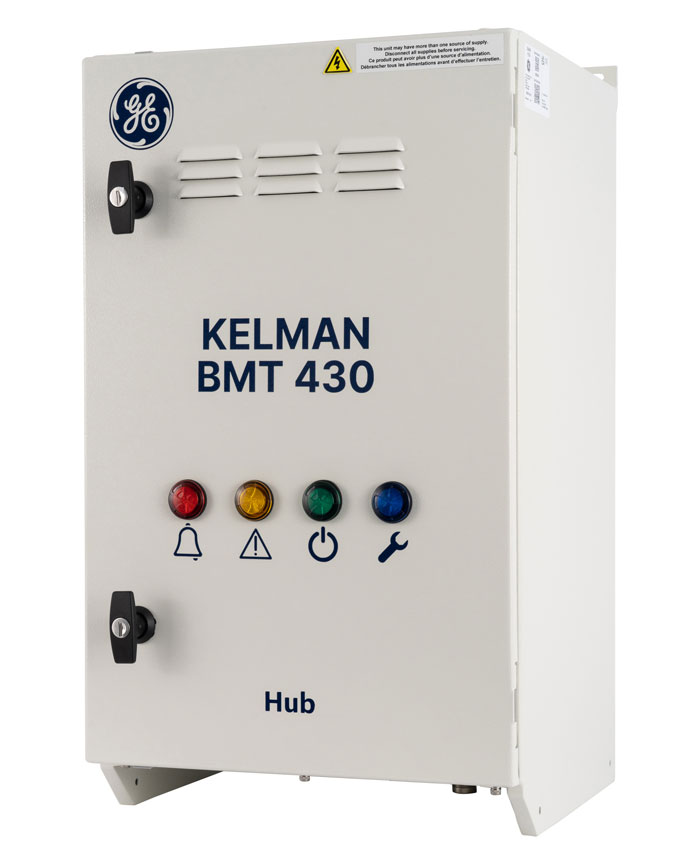

Nejnovější a nejpokročilejší systém GE Vernova Kelman BMT 430 je on-line systém, který nepřetržitě sleduje stav průchodek – komponent vystavených trvalému vysokému elektrickému namáhání – a detekuje vznikající částečné výboje (PD) v transformátoru.
Systém okamžitě upozorní obsluhu na vyvíjející se poruchové stavy na průchodkách a poskytuje zásadní informace o jejich zdravotním stavu i o stavu samotného transformátoru.

Kelman BMT 430 je samostatný systém, který však lze snadno integrovat s jednotkou GE Vernova Kelman DGA 900 pro víceplynovou analýzu rozpouštěných plynů (DGA).
Tím získáte rozšířené možnosti on-line diagnostiky plynů a komplexnější pohled na celkový stav transformátoru a příčiny jeho závažných poruch.

Klíčové přínosy

Jeden přístroj monitoruje kapacitanci průchodky, činitele ztrát (tan δ) a aktivitu částečných výbojů, a to pomocí jediného senzoru a připojovacího bodu.
Vyšší výpočetní výkon, rozšiřitelné vstupy/výstupy (I/O) a integrované HMI poskytují výkonné a spolehlivé řešení pro monitorování průchodek.
Snadná polní modernizace na systém Kelman DGA 900 Plus, čímž vzniká kompletní balíček pro pokročilé monitorování transformátoru.
Plná integrace se softwarem GE Vernova Perception™ Fleet pro správu majetku (Asset Management).
Jeden dodavatel zajišťující instalaci, servis, komunikaci i správu systému, což minimalizuje administrativní zátěž a snižuje celkové náklady na vlastnictví transformátoru.

Vlastnosti systému

Sleduje až 3 sady po 3 průchodkách, tedy buď jediný třífázový transformátor, nebo banku tří jednofázových transformátorů.
Vestavěné webové rozhraní (HMI) umožňuje snadný a rychlý přístup k aktuálním měřením.
Integrovaný 7" barevný LCD displej pro jednoduchou lokální interakci a vizualizaci dat.
Široké komunikační možnosti pro místní i vzdálenou komunikaci.
Vstupy a výstupy pro připojení dalších senzorů – například pro zatížení nebo horní teplotu oleje.

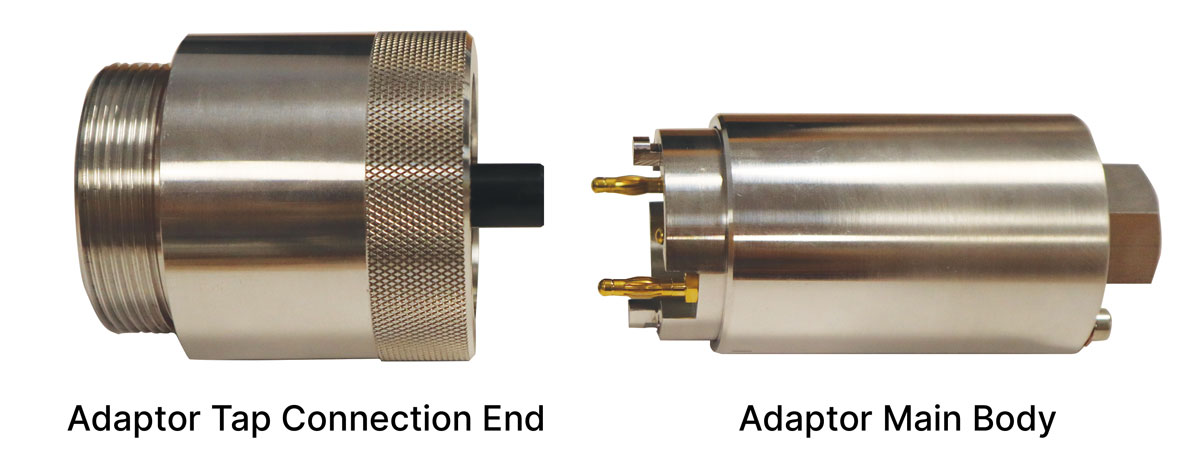

Vlastnosti adaptéru průchodek

Umožňuje off-line testování průchodek, aniž by bylo nutné zcela odstranit adaptér z napěťového vývodu.
Vyroben z námořního hliníku pro odolnost vůči extrémním podmínkám, s krytím IP66.
Ochrana proti přepětí – potlačovací obvod udržuje napětí uvnitř adaptéru v bezpečných mezích při přechodových jevech.
Fail-safe obvod zajišťuje, že napěťové vývody průchodek zůstanou uzemněny i v případě poruchy otevřeného obvodu nebo selhání přepěťové ochrany.

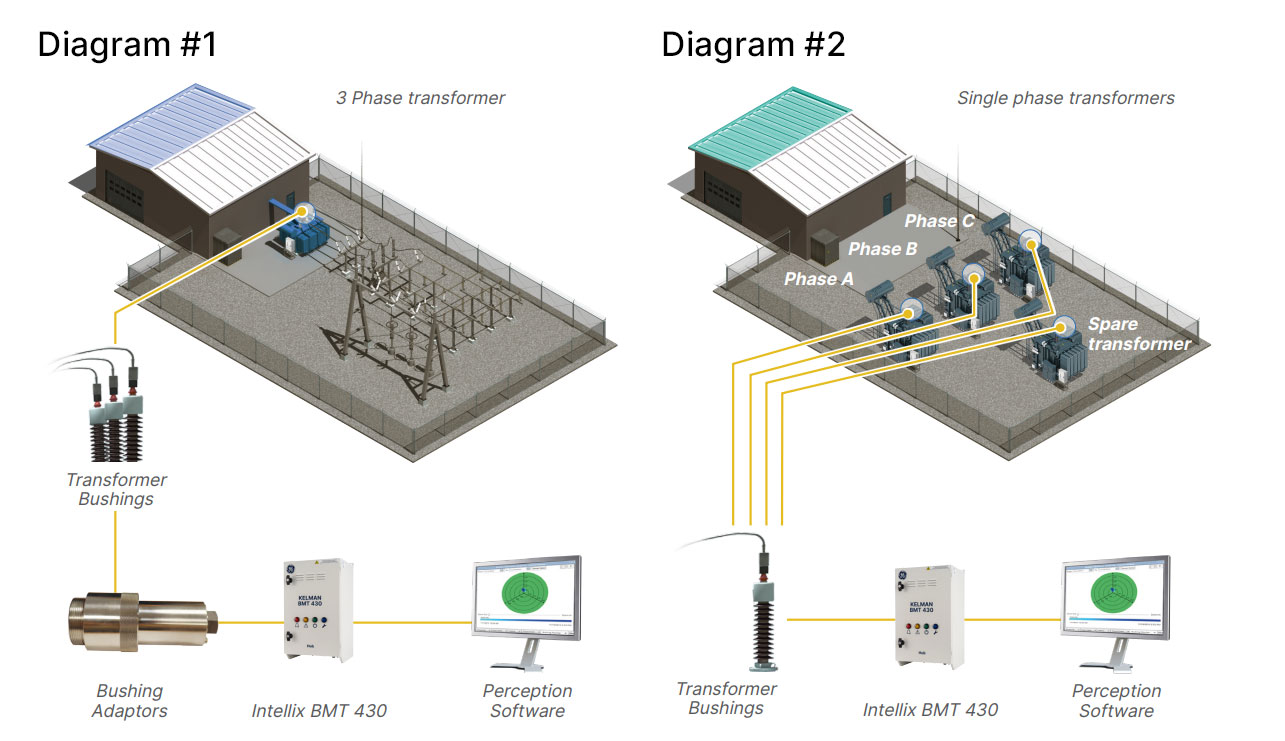

Aplikace systému Kelman BMT 430 v rozvodnách

Na obrázku 1 je znázorněno použití Kelman BMT 430 na třífázovém transformátoru, kde lze sledovat jednu sadu tří průchodek nebo až tři sady po třech průchodkách.
Na obrázku 2 je znázorněno použití Kelman BMT 430 na bance jednofázových transformátorů, včetně rezervního transformátoru.

Chceš, abych k tomu rovnou přidal i českou grafickou infografiku nebo tabulku „Přehled funkcí a parametrů“ (např. vstupy/výstupy, komunikační protokoly, krytí, teplotní rozsah atd.), aby to odpovídalo stylu ostatních překladů GE Vernova produktů (např. MS 3000, DGA 900, Hydran)?

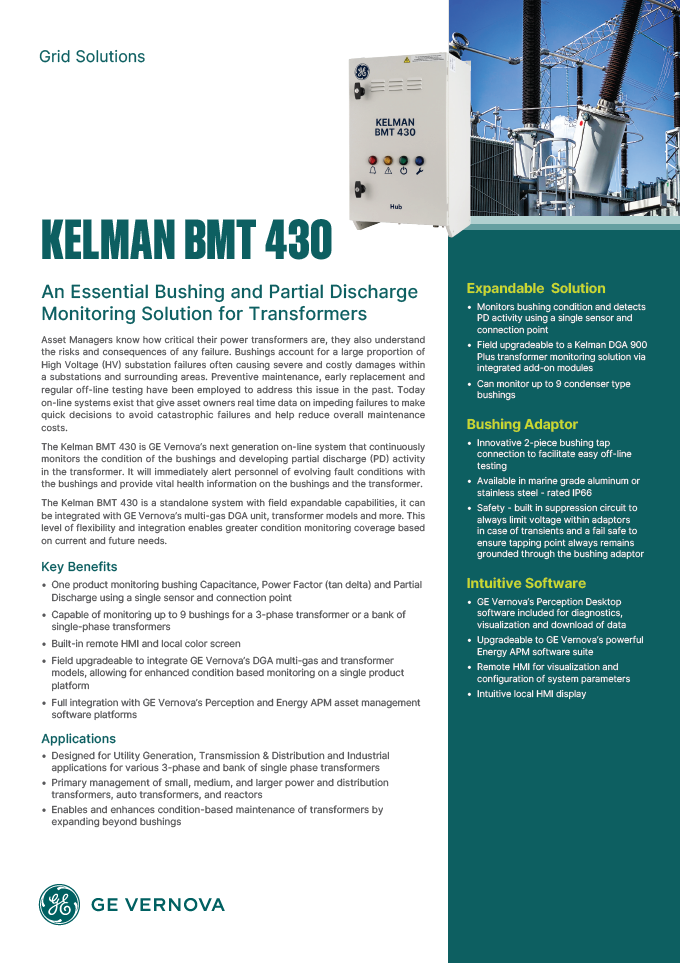

Katalogový list
