DGA 900 PLUS

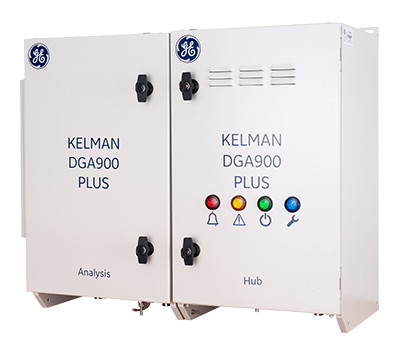

Kelman™ DGA 900 PLUS – komplexní systém on-line monitorování transformátorů

Znalost aktuálního stavu transformátorů je zásadní pro všechny elektrické sítě a on-line monitorování se stále více stává klíčovou součástí moderních programů řízení majetku (asset management).
Komplexní informace, které poskytuje Kelman™ DGA 900 PLUS, nejenže umožňují zabránit nákladným poruchám, ale také maximalizují využití a životnost zařízení.

Komplexní diagnostika a modulární rozšiřitelnost

Kelman™ DGA 900 PLUS vychází z měření devíti plynů a vlhkosti v oleji, které nabízí základní model DGA 900, a dále umožňuje rozšíření o další senzory, elektronické moduly a firmware algoritmy, čímž se z něj stává plnohodnotný systém komplexního monitorování transformátoru.

Mezi dostupné rozšiřující možnosti patří například:

• monitorování průchodek (bushing monitoring),
• detekce částečných výbojů (partial discharge detection),
• sledování přepínače odboček (OLTC monitoring),
• modelování chování transformátoru (transformer models).

Tento integrovaný systém poskytuje hlubší pohled na celkový stav transformátoru a umožňuje sledovat i primární příčiny většiny poruch.

Více než 15 let zkušeností a 15 000 instalací po celém světě

S využitím více než 15 let zkušeností v oblasti víceplynové analýzy DGA a s více než 15 000 instalovanými zařízeními po celém světě přináší Kelman™ DGA 900 poznatky a vylepšení odvozené od svých předchůdců – s cílem nabídnout vyšší výkon, inovativní funkce, lepší uživatelský komfort a větší spolehlivost i odolnost v provozu.

Ačkoli je on-line DGA dnes uznávána jako nejefektivnější metoda hodnocení stavu transformátoru, nepostihuje všechny možné zdroje problémů. Podsystémy, jako jsou přepínače odboček (OLTC), chladicí systém nebo průchodky (bushings), mohou samy o sobě generovat závady, pokud nejsou monitorovány.
Systém DGA 900 PLUS proto integruje měření DGA, doplňkové senzory, analytické modely a funkce pro zpracování dat, aby pokryl většinu běžných příčin poruch.

Tento ekonomicky výhodný balíček poskytuje nástroje nezbytné pro efektivní správu a optimální využití klíčových zařízení rozvoden. Je obzvlášť vhodný pro velké, kritické transformátory nebo jednotky s částečnou degradací, u nichž je cílem prodloužit životnost a zabránit neočekávaným poruchám.

Hlavní přínosy

• Modulární a zpětně kompatibilní architektura s možností volby standardních přídavných karet
• Rozsáhlý vzdálený přehled o stavu transformátoru a jeho bezpečném provozu
• Korelace dat pro jejich ověření a hloubkovou analýzu poruch
• Grafické zobrazení dat prostřednictvím vestavěného webového HMI a lokálního barevného displeje
• Plná integrace se softwarem GE Vernova Perception™ Fleet
• Vyvinuto jediným výrobcem na trhu, který má více než 15 let zkušeností s technologií PAS a instalovanou základnu přes 15 000 jednotek

Monitorování přepínače odboček (OLTC)

On-line přepínače odboček (OLTC) jsou složité mechanické systémy s pohyblivými částmi, které se v průběhu času opotřebovávají – jednak vlivem proudů, které spínají, a jednak vlivem počtu provedených přepnutí. OLTC může pracovat mnohokrát denně, přičemž při každém přepnutí spíná proudy v řádu tisíců ampérů, často pouze na omezené sadě kontaktů.
Tato opakovaná zátěž znamená, že vyžadují pečlivý dohled, pravidelné revize, výměny a údržbu.

Sledováním parametrů, jako jsou:

• aktuální poloha přepínače,
• počet přepnutí v jednotlivých polohách,
• celkový přepnutý proudový náboj podle polohy,

je možné odhadnout míru opotřebení kontaktů.
Sledováním odběru proudu motoru pohonu OLTC lze navíc rozpoznat zvýšený odpor či ztížený pohyb mechanismu, signalizující počínající problém.

Zanášení kontaktů vede ke zvýšenému obloukování a nárůstu teploty oleje v prostoru OLTC, což lze detekovat porovnáním teploty oleje mezi prostorem přepínače a hlavní nádobou transformátoru.
Díky tomu lze aplikovat údržbu podle skutečného stavu (Condition Based Maintenance) a předejít selhání OLTC i souvisejícím nákladným odstávkám.

Monitorování průchodek (Bushing Monitoring)

Poruchy průchodek tvoří významnou část havárií v rozvodnách, které často vedou k vážným škodám a někdy i k ohrožení života.
Dříve se používala preventivní údržba, včasná výměna průchodek a off-line testování, avšak on-line sledování přináší možnost kontinuální kontroly stavu v reálném čase.

Průchodky jsou neustále vystaveny vysokému napětí a tepelnému namáhání, přičemž jejich degradaci mohou urychlovat:

• mikrotrhliny z výroby,
• ztráta mechanické pevnosti vlivem stárnutí,
• opakované teplotní cykly (zatížení + sluneční záření),
• znečištění a povrchové výboje,
• usazeniny a vlhkost v izolačním oleji,
• a také zmenšování konstrukčních rezerv u moderních průchodek.

Kelman™ DGA 900 PLUS s funkcí bushing monitoringu sleduje až šest průchodek (3× HV a 3× LV) pomocí speciálně navržených adaptérů pro každý typ.
Průběžně měří:

• změnu kapacity C1 vůči jmenovité hodnotě,
• změnu ztrátového činitele (Power Factor / Tan Delta) oproti původní hodnotě.

Pokud je k dispozici referenční napětí z napěťového transformátoru (fáze–zem), systém vypočítá skutečný ztrátový činitel (PF) a poskytne informace ekvivalentní off-line testům, ovšem bez nutnosti odstavení zařízení.

Detekce částečných výbojů (PD Monitoring)

Částečné výboje (PD – Partial Discharge) jsou lokální průrazy části izolace, které sice nepřeklenou celý izolační prostor, ale způsobují lokální erozi dielektrika, jež postupně vede k poruše klíčové izolační vrstvy.

Kelman™ DGA 900 PLUS dokáže díky stejným adaptérům průchodek měřit vysokofrekvenční signály vznikající činností částečných výbojů, a tím poskytuje další úroveň ochrany hlavní nádoby transformátoru.

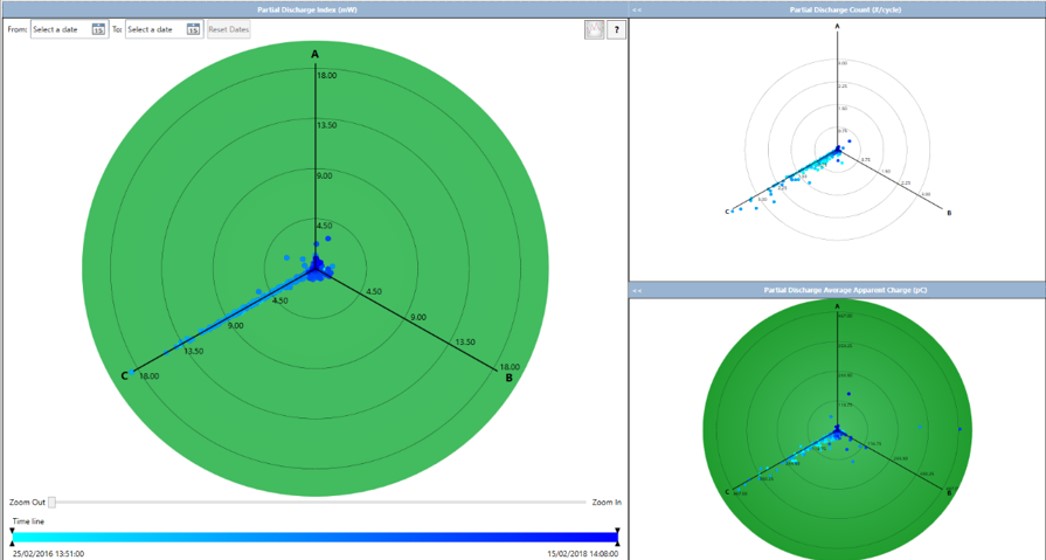

Amplitudy PD impulzů jsou nepřetržitě zaznamenávány a využívány pro vyhodnocení celkové úrovně PD aktivity.
Systém přitom používá více metod rozlišení mezi vnitřními výboji a vnějším rušením (např. korónou).

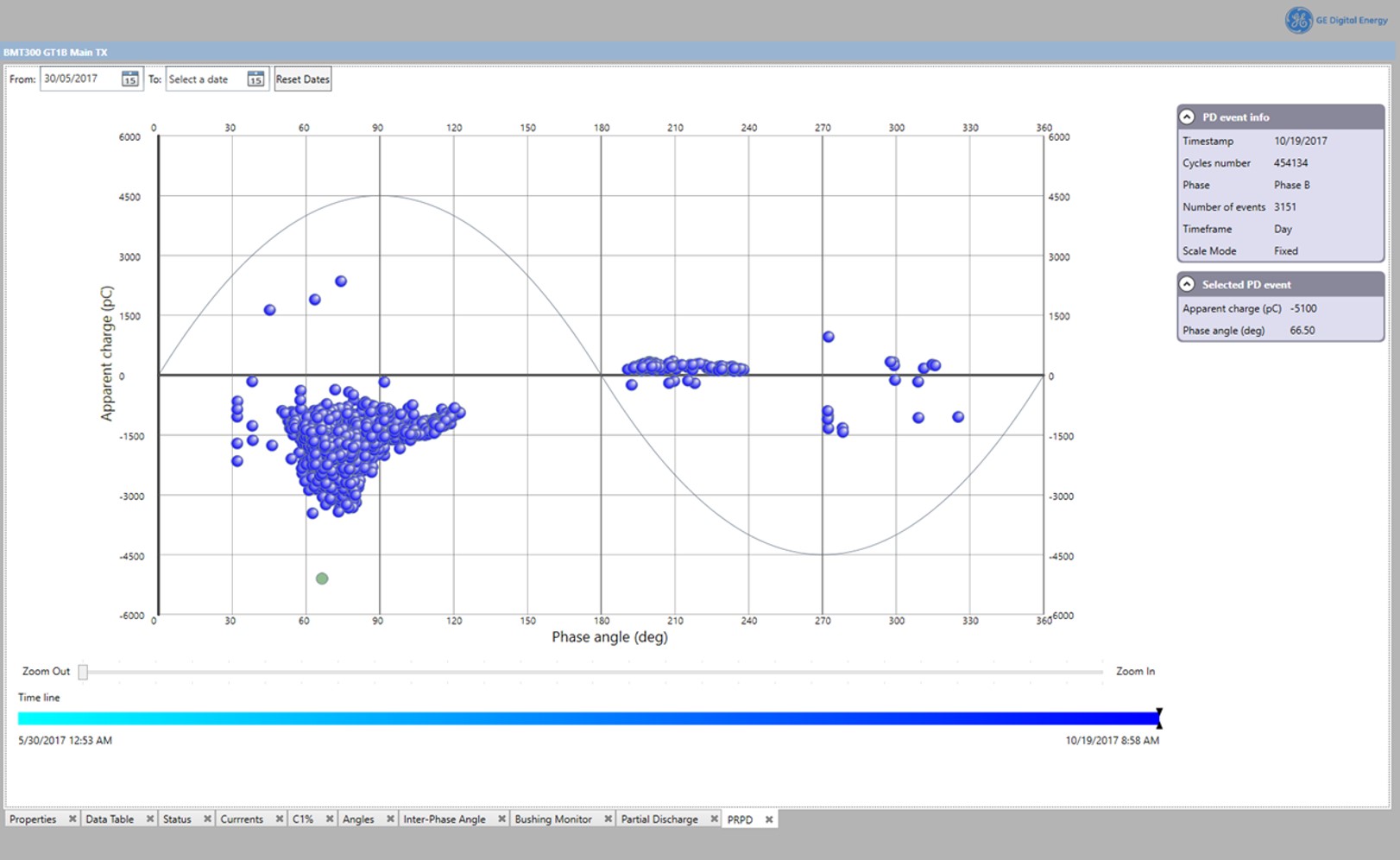

Jednotka BMT 330 navíc nabízí pokročilou diagnostiku PDPR (Partial Discharge Phase Resolved), která umožňuje analýzu výbojů v závislosti na fázi napětí – tedy přesnější určení typu a umístění poruchy.

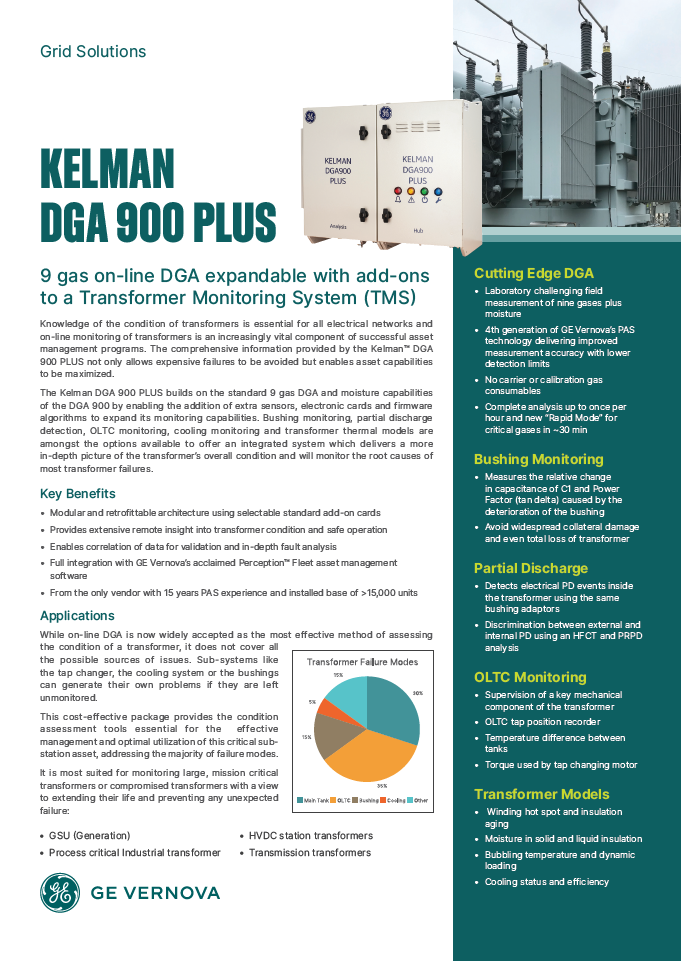

Katalogový list
