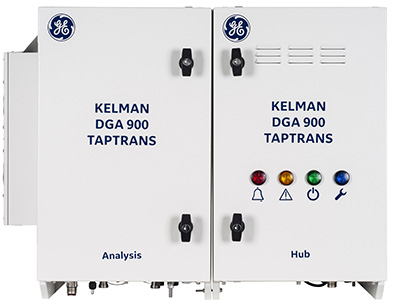

DGA 900 Taptrans

Znalost aktuálního stavu transformátorů je zásadní pro všechny elektrické sítě a on-line monitorování je stále důležitější součástí úspěšných programů řízení majetku (asset management). Komplexní informace, které poskytuje Kelman™ DGA 900 TAPTRANS, nejen umožňují zabránit nákladným poruchám, ale také maximalizovat využití a životnost zařízení.

Tento přístroj je patentovaným řešením speciálně navrženým pro transformátory vybavené přepínačem odboček pod napětím (OLTC), který je všeobecně považován za nejzranitelnější část transformátoru a představuje významnou část neplánovaných odstávek.
TAPTRANS nabízí diskrétní víceplynové on-line měření DGA a vlhkosti, přičemž odděluje hlavní a selektorovou nádrž od nádrže přepínače (diverter tank), aby se předešlo vzájemné kontaminaci oleje.

Díky fotoakustické spektroskopii (PAS) – technologii ideální pro provozní aplikace – poskytuje TAPTRANS laboratorní úroveň přesnosti a opakovatelnosti.
Kompletní analýza 9 plynů v oleji může být provedena každou hodinu pro jednu nádrž, nebo jednou za tři hodiny, pokud jsou připojeny všechny tři možné olejové nádrže.

Zkušenosti a spolehlivost

Díky více než 15 letům zkušeností s víceplynovými DGA systémy a více než 15 000 instalovaným jednotkám po celém světě přináší řada DGA 900 poznatky a vylepšení odvozené od svých předchůdců – s cílem zajistit vyšší výkon, inovativní funkce, lepší uživatelskou přívětivost a spolehlivost v terénu.

Komplexní přístup k diagnostice

Ačkoli je on-line DGA všeobecně uznávána jako nejefektivnější metoda hodnocení stavu transformátoru, nepokrývá všechny možné zdroje problémů.
Podsystémy jako přepínače odboček (OLTC), chladicí systémy nebo průchodky (bushings) mohou vytvářet vlastní poruchy, pokud nejsou monitorovány.

Řada DGA 900 Multitank, jejíž součástí je i TAPTRANS, představuje integrovaný monitorovací systém, který spojuje měření DGA, doplňkové senzory, analytické modely a nástroje pro zpracování dat, aby pokryl většinu běžných poruchových módů.
Tento nákladově efektivní systém poskytuje kompletní nástroje pro hodnocení stavu zařízení, nezbytné pro efektivní správu a optimální využití klíčových aktiv v rozvodnách.

Klíčové přínosy

• Modulární a zpětně kompatibilní architektura s volitelnými standardními rozšiřujícími moduly
• Rozsáhlý vzdálený přehled o stavu transformátoru a jeho bezpečném provozu
• Korelace dat pro ověření a hloubkovou analýzu poruch
• Grafické rozhraní přes vestavěné webové HMI a lokální barevný displej
• Plná integrace se softwarem GE Vernova Perception™ Fleet pro správu aktiv
• Vyvinuto jediným výrobcem na trhu s více než 15 lety zkušeností s PAS a instalovanou základnou přes 15 000 jednotek

Typické aplikace

Kelman™ DGA 900 TAPTRANS je nejvhodnější pro:

• velké a provozně kritické transformátory,
• již částečně degradované jednotky – s cílem prodloužit jejich životnost a předejít selhání,
• transformátory s přepínačem odboček (OLTC) v prostředí, kde je klíčová nepřetržitá dodávka energie,
• průmyslové procesy, v nichž je transformátor považován za součást výrobní linky a jakýkoli výpadek by znamenal ztrátu výroby nebo materiálu,
• aplikace v oblasti obnovitelných zdrojů, kde je třeba kompenzovat kolísající výkon v síti.

Kelman™ DGA 900 TAPTRANS tak představuje špičkové řešení pro on-line diagnostiku transformátorů s OLTC, které umožňuje časnou detekci problémů, prediktivní údržbu a minimalizaci neplánovaných odstávek – a to vše s přesností srovnatelnou s laboratorními metodami.

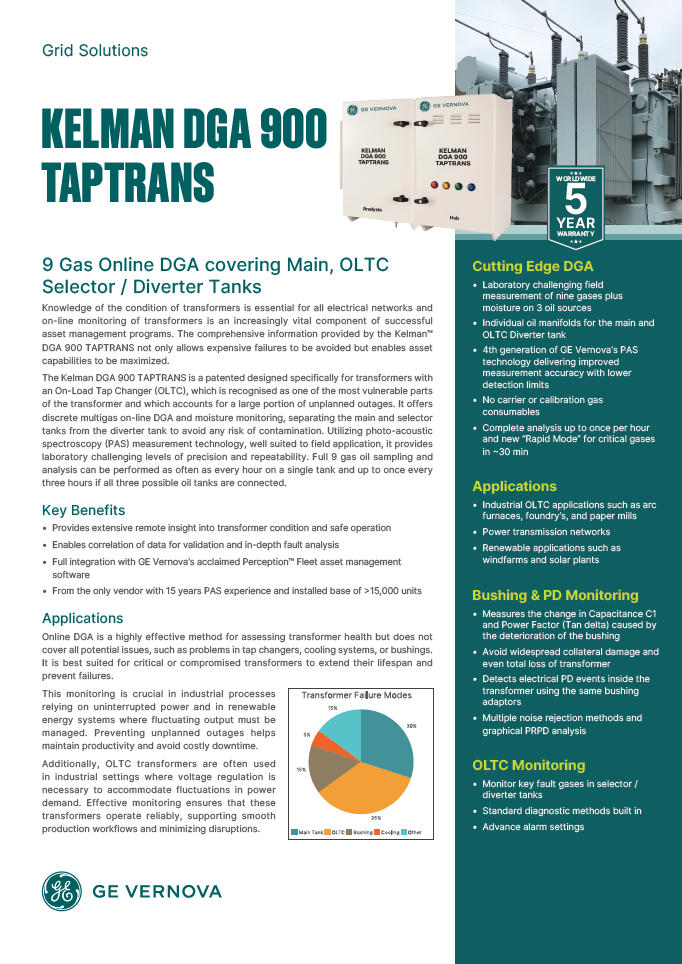

Katalogový list
