Hydran M2-X

Pokročilý on-line DGA monitor plynů a vlhkosti

Hydran™ M2-X představuje novou generaci osvědčené řady systémů Hydran pro on-line monitorování rozpuštěných plynů (DGA) v transformátorovém oleji.
Nepřetržitě sleduje koncentraci plynů a vlhkost, aby včas upozornil na vznikající poruchy a minimalizoval riziko neplánovaných odstávek.

Zařízení vychází z dlouholetých zkušeností GE Vernova v oblasti diagnostiky transformátorů a přináší optimalizovaný, nízko-údržbový systém s dlouhou životností senzorů.

Verze pro nebezpečná prostředí

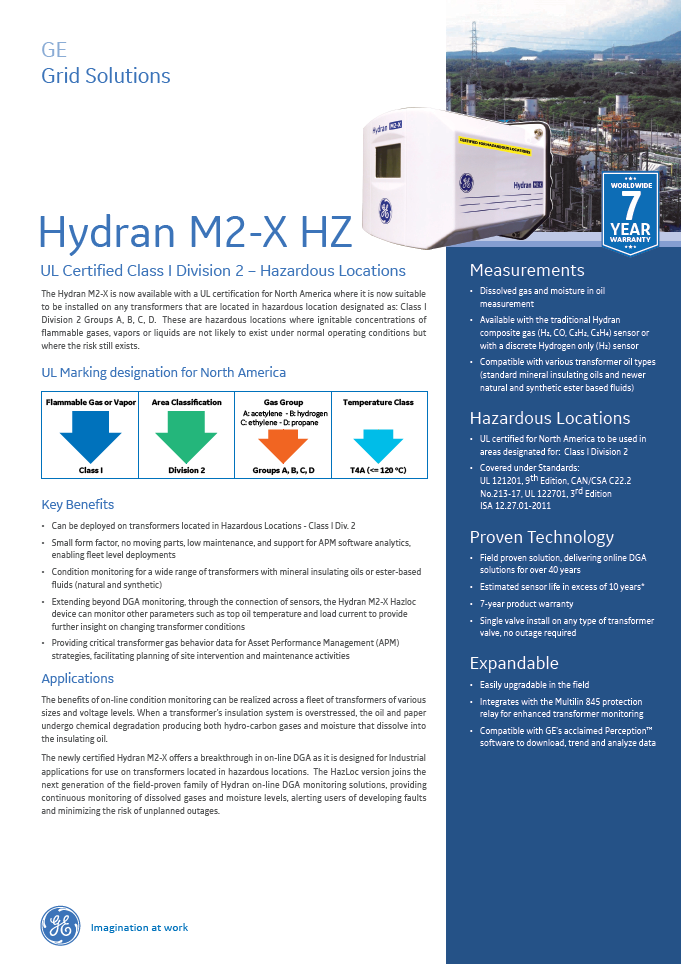

Model Hydran M2-X-HZ (číslo dílu M2-X-HZ) je UL-certifikovaná varianta určená pro instalaci v prostředí s nebezpečím výbuchu (Hazardous Location, Class I, Division 2), kde se mohou vyskytovat hořlavé plyny, páry nebo kapaliny, avšak obvykle ne za normálních provozních podmínek.

Varianty senzorů

Systém Hydran M2-X lze vybavit:

tradičním kompozitním senzorem Hydran – sleduje kombinaci plynů H₂, CO, C₂H₂, C₂H₄,
nebo samostatným senzorem pouze pro vodík (H₂).
Současně měří i vlhkost v oleji (v % RH a ppm) a je kompatibilní s různými typy izolačních kapalin:
klasickými minerálními oleji,
i moderními estery (přírodními i syntetickými).

Klíčové přínosy

Kompaktní konstrukce, bez pohyblivých částí, minimální údržba
Plná podpora analytických nástrojů Asset Performance Management (APM) – vhodné pro nasazení ve flotilách transformátorů
On-line monitorování transformátorů s minerálními i esterovými kapalinami
Možnost rozšíření nad rámec DGA – připojením senzorů lze sledovat také:
- teplotu horní vrstvy oleje,
- zatěžovací proud,
a pomocí modelů dle IEEE vypočítávat další diagnostické ukazatele (např. teplotu vinutí).
Poskytuje klíčová data pro strategie APM, která usnadňují plánování údržby a servisních zásahů
Verze M2-X-HZ je určena pro prostředí, kde hrozí výskyt hořlavých plynů či par – i když jen příležitostně

Funkce

Snadná modernizace – možnost doplnění analogových vstupů a monitorování dalších veličin
Výpočty teploty vinutí (hot spot) a dalších IEEE modelů transformátorů pro rozšířenou diagnostiku (v závislosti na připojených senzorech)
Jednoduchá instalace – připojení na jediný ventil transformátoru, často bez nutnosti odstávky
Integrovaný displej a klávesnice pro lokální ovládání a vizualizaci dat
Vestavěný senzor vlhkosti pro měření obsahu vody v oleji – klíčové pro detekci degradace papírové izolace a netěsností
Kompatibilita se softwarem GE Vernova Perception™ – umožňuje stahování, trendování a analýzu dat o zdraví transformátoru

Oblasti použití

Střední a velké transformátory
Distribuční a průmyslové transformátory
Přenosové transformátory v kritických uzlech sítě

Hydran™ M2-X tak představuje kompaktní, moderní a rozšiřitelný systém pro prediktivní monitorování transformátorů, který kombinuje dlouhou životnost senzorů, nízké provozní náklady a špičkovou přesnost měření – a je tak ideální volbou pro nepřetržitý dohled nad provozem a zdravím klíčových zařízení.

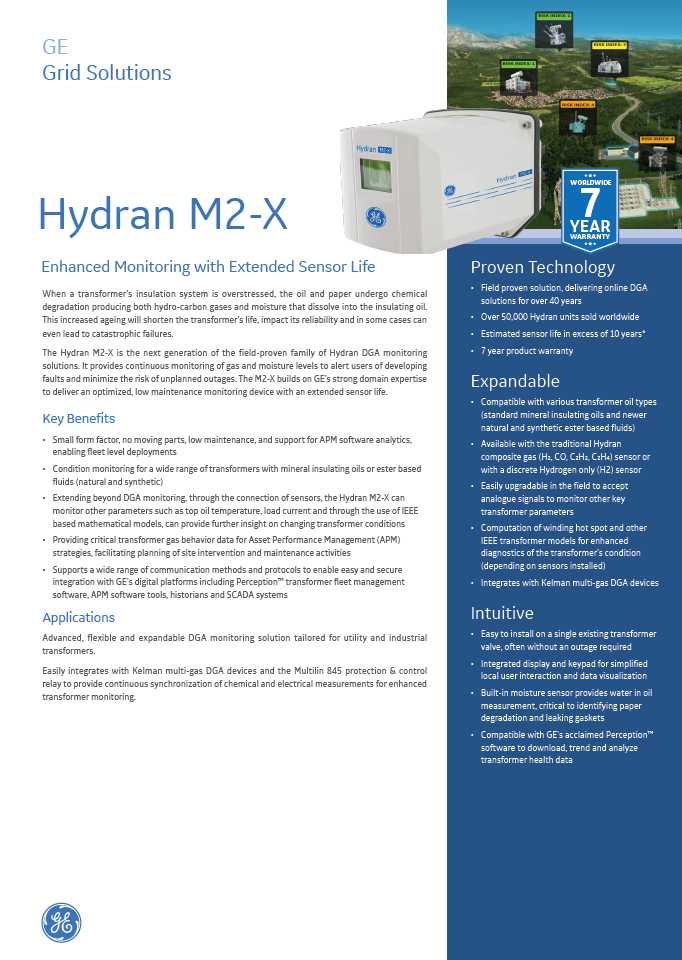

Katalogové listy
