Od monitoringu k údržbě: software pro vyhodnocení stavu transformátorů

Rostoucí koncentrace plynu v oleji, změna teploty nebo alarm monitorovací jednotky vyvolají konkrétní otázky. Je změna krátkodobá, nebo jde o rozvíjející se problém? Objevila se už v minulosti? Jak souvisí se zatížením a dalšími měřenými veličinami? A pokud provozujeme desítky transformátorů, kterému se máme věnovat nejdříve?

Odpověď obvykle vyžaduje více než poslední naměřenou hodnotu. Potřebujeme historii, diagnostické souvislosti a přehled o významu zařízení pro provoz. Právě zde se uplatňují softwarové nástroje pro práci s monitoringem, diagnostiku a hodnocení technického stavu.

Hodnota měření roste s kontextem

Online monitoring umožňuje sledovat změny průběžně. Laboratorní rozbor může doplnit podrobnější informace o vlastnostech oleje a výsledky kontrol zase ukážou další okolnosti provozu zařízení. Pokud tyto informace zůstávají v oddělených aplikacích a protokolech, jejich porovnávání vyžaduje čas a znalost více zdrojů.

Společné softwarové prostředí usnadňuje přístup k datům a jejich historii. Technik může posoudit trend, použít diagnostickou metodu a ověřit, zda změnu doprovází další příznaky. Vedoucí údržby potřebuje z těchto informací získat přehled, kde je vhodné připravit kontrolu, doplnit měření nebo naplánovat zásah.

Od jednotlivého alarmu k prioritám celého parku

Stejná naměřená hodnota nemusí mít u dvou transformátorů stejný význam. Rozhoduje rychlost změny, předchozí vývoj, konstrukce zařízení i podmínky provozu. Při stanovení priority navíc vstupují do hry důsledky případného výpadku a možnosti náhrady.

Proto je užitečné propojit detailní diagnostiku se souhrnným pohledem na transformátorový park. Stavové a rizikové ukazatele pomáhají vyhledat zařízení vyžadující pozornost a sledovat, zda se jejich hodnocení zlepšuje, nebo zhoršuje. Výsledek vždy závisí na kvalitě vstupních dat a vhodnosti nastavených modelů; odborné posouzení zůstává součástí rozhodování.

Perception Fleet: diagnostika a hodnocení transformátorového parku

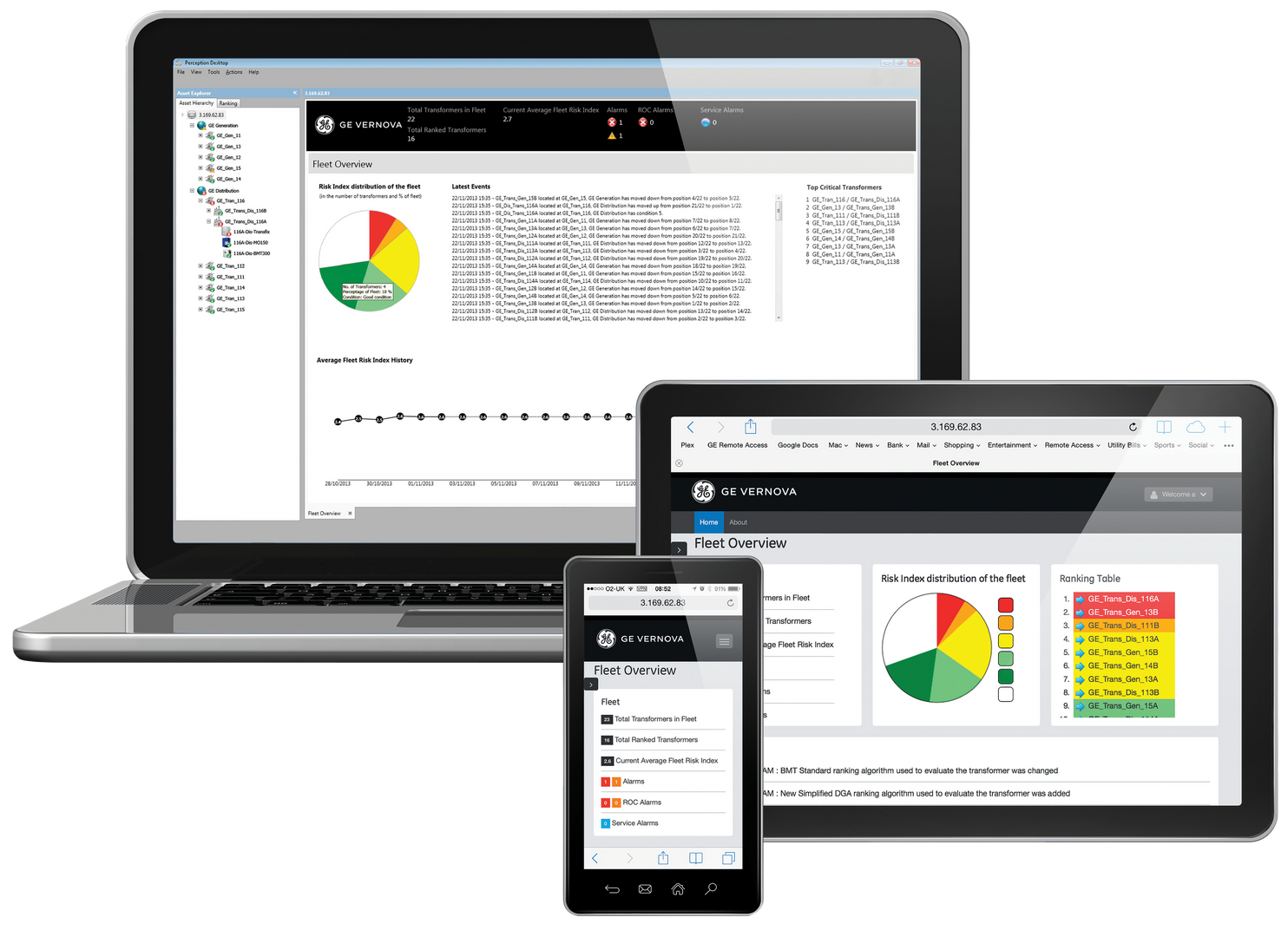

Perception™ Fleet od GE Vernova je zaměřen na práci s daty transformátorů a jejich porovnávání v rámci parku. Využívá údaje z podporovaných online monitorů i offline laboratorní výsledky. Vedle trendů a diagnostických nástrojů nabízí automatizované hodnocení rizika, přehledové obrazovky a řazení transformátorů podle výsledků hodnocení.

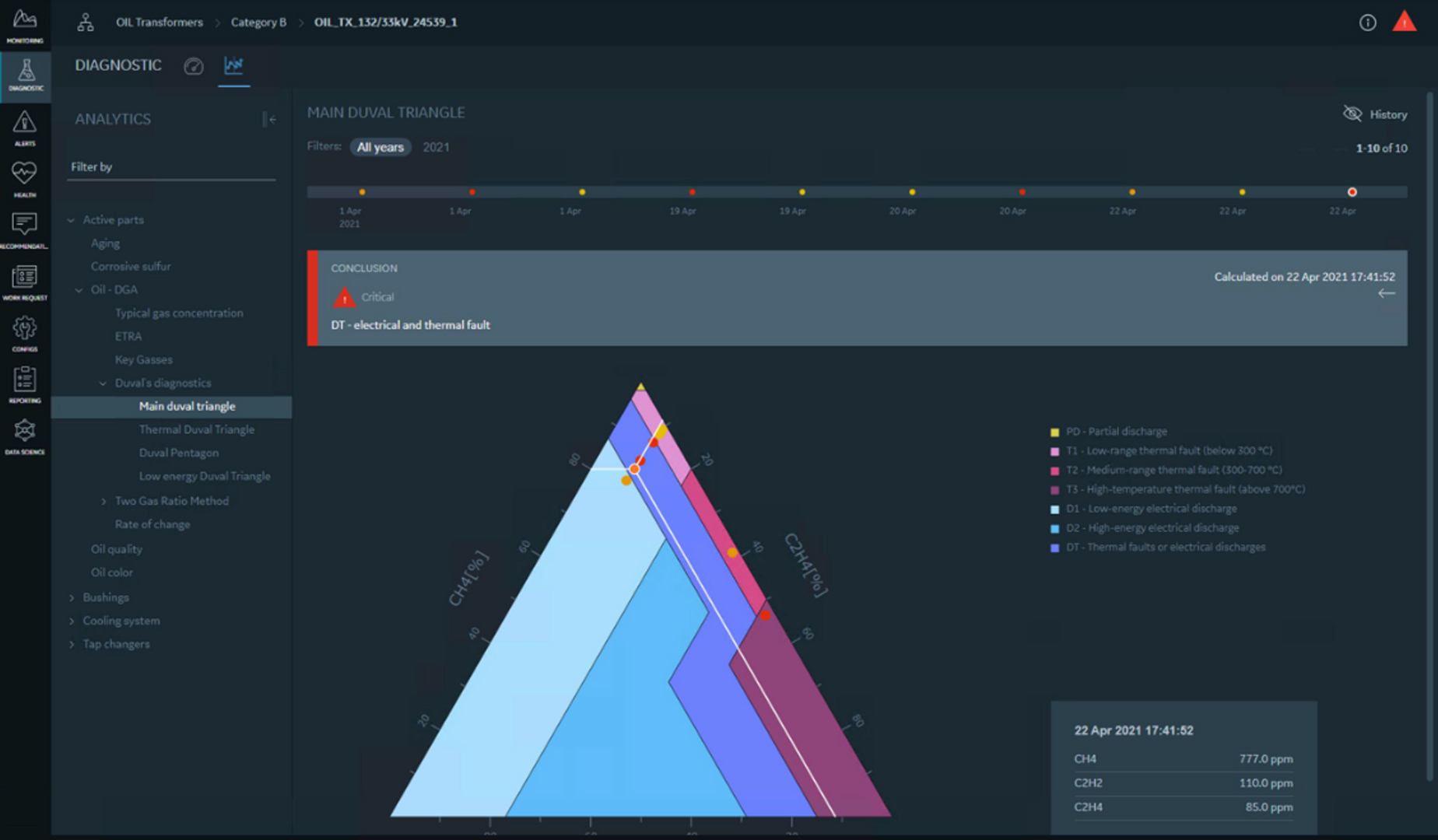

Praktický přínos spočívá v možnosti přejít od souhrnného seznamu zařízení ke konkrétnímu transformátoru a podrobněji prozkoumat jeho stav. K dispozici jsou nástroje pro plynovou diagnostiku, historie rizikového hodnocení, reporty a e-mailová upozornění. Perception Web zpřístupňuje klíčové přehledy prostřednictvím webového prohlížeče.

Perception Fleet tak oslovuje provozovatele, kteří potřebují soustavně vyhodnocovat transformátorový park a soustředit pozornost na zařízení s nepříznivým vývojem. Technické podrobnosti uvádí produktová stránka Perception Fleet.

APM EDGE: soustředěná práce se stavem transformátorů

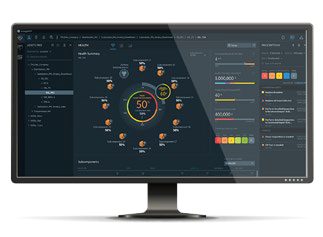

GridBeats™ APM EDGE využívá platformu APM v kompaktnějším provedení. Spojuje monitoring, alarmy, hodnocení technického stavu a diagnostiku transformátorů. Umožňuje sledovat hodnoty z podporovaných monitorovacích jednotek GE Vernova, porovnávat jejich vývoj a pracovat s diagnostickými výsledky v jednom prostředí.

Jeho uplatnění dává smysl tam, kde zákazník hledá samostatné řešení s jasně vymezeným rozsahem. Při návrhu je potřeba posoudit nejen počet transformátorů, ale také požadované zdroje dat a funkce. Například import laboratorních olejových dat je u EDGE nabízen jako samostatný doplněk; širší propojení s podnikovými aplikacemi vyžaduje odpovídající nabídku platformy APM.

APM: od technického stavu k plánování obnovy

GridBeats™ APM rozšiřuje záběr na více typů energetických zařízení a na rozhodování v širším provozním a ekonomickém kontextu. Vedle transformátorů může zahrnout například vypínače, plynem izolovaná rozvodná zařízení nebo vedení. Výběr modulů a modelů vychází z konkrétní aplikace.

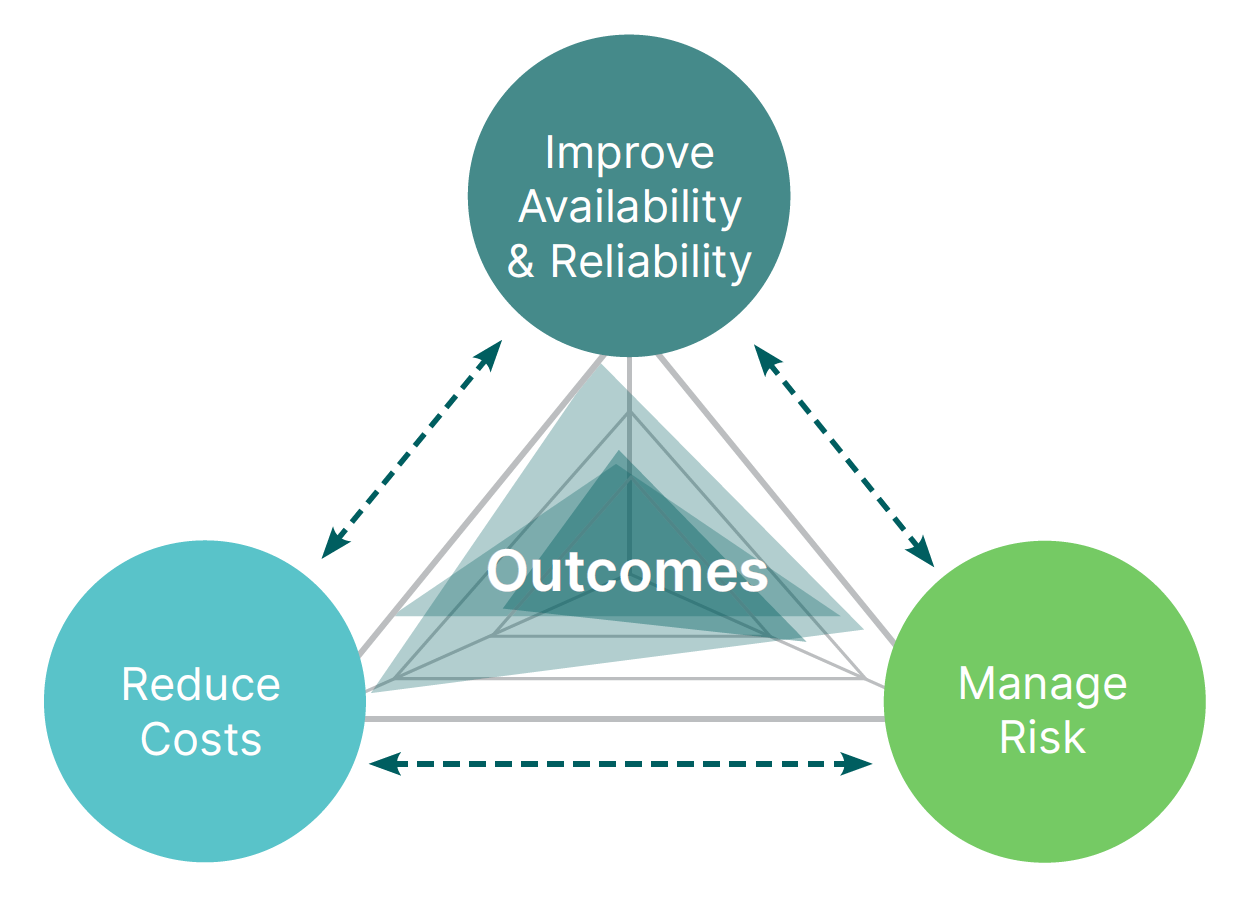

Platforma propojuje monitoring a stavové hodnocení s doporučeními pro údržbu a nástroji pro plánování. Modul Strategy umožňuje porovnávat plány údržby a obnovy z hlediska nákladů a rizik. Správce zařízení tak získává podklady nejen pro řešení aktuálního problému, ale také pro rozhodování, do kterých zásahů a obnovy investovat v dalších letech.

Možnosti obou variant přibližuje produktová stránka GridBeats APM a APM EDGE.

Různé úrovně monitoringu, společný pohled na stav zařízení

Transformátorový park obvykle nemá jednotné monitorovací vybavení. Někde provozovatel sleduje základní indikaci změn v oleji, jinde má k dispozici víceplynovou DGA a u kritických transformátorů využívá komplexní systém s dalšími senzory a modely. Každá z těchto úrovní má své opodstatnění podle významu zařízení a požadované hloubky diagnostiky.

Monitory řady Hydran mají význam pro včasné zachycení nepříznivého vývoje. Historie hodnot a alarmů pomáhá určit, zda změna pokračuje a kdy je vhodné doplnit podrobnější vyšetření. Víceplynové monitory rodiny DGA 900 přidávají informace pro rozlišení charakteru možného problému pomocí plynové diagnostiky. Užší rozsah měření tedy představuje užitečný základ, který lze podle potřeby doplnit.

U komplexních systémů se k údajům o plynech a vlhkosti připojují další pohledy na stav zařízení. Například DGA 900 PLUS může podle zvoleného vybavení zahrnovat monitoring průchodek a částečných výbojů, sledování přepínače odboček a chlazení, teplotní a životnostní modely i termografii. Přínosem je možnost posoudit projevy změny v širších provozních souvislostech.

Co přináší společné vyhodnocení

Softwarová řešení Perception Fleet, APM EDGE a APM navazují na širší nabídku monitoringu GE Vernova. Zpřístupňují podporovaná data a jejich historii a poskytují nástroje pro diagnostiku či hodnocení zařízení podle svého zaměření. Konkrétní propojení se volí podle typu monitoru, požadovaných veličin a možností dané varianty softwaru.

Představme si transformátor, u něhož roste plynový trend. U základního monitoringu může být tato změna podnětem k odběru vzorku oleje a podrobnější analýze. U rozsáhleji vybaveného zařízení lze současně porovnat zatížení, teploty, činnost chlazení nebo dostupné údaje o dalších sledovaných částech. Technik tak získává podklady pro cílené prověření a může lépe vymezit další diagnostický postup.

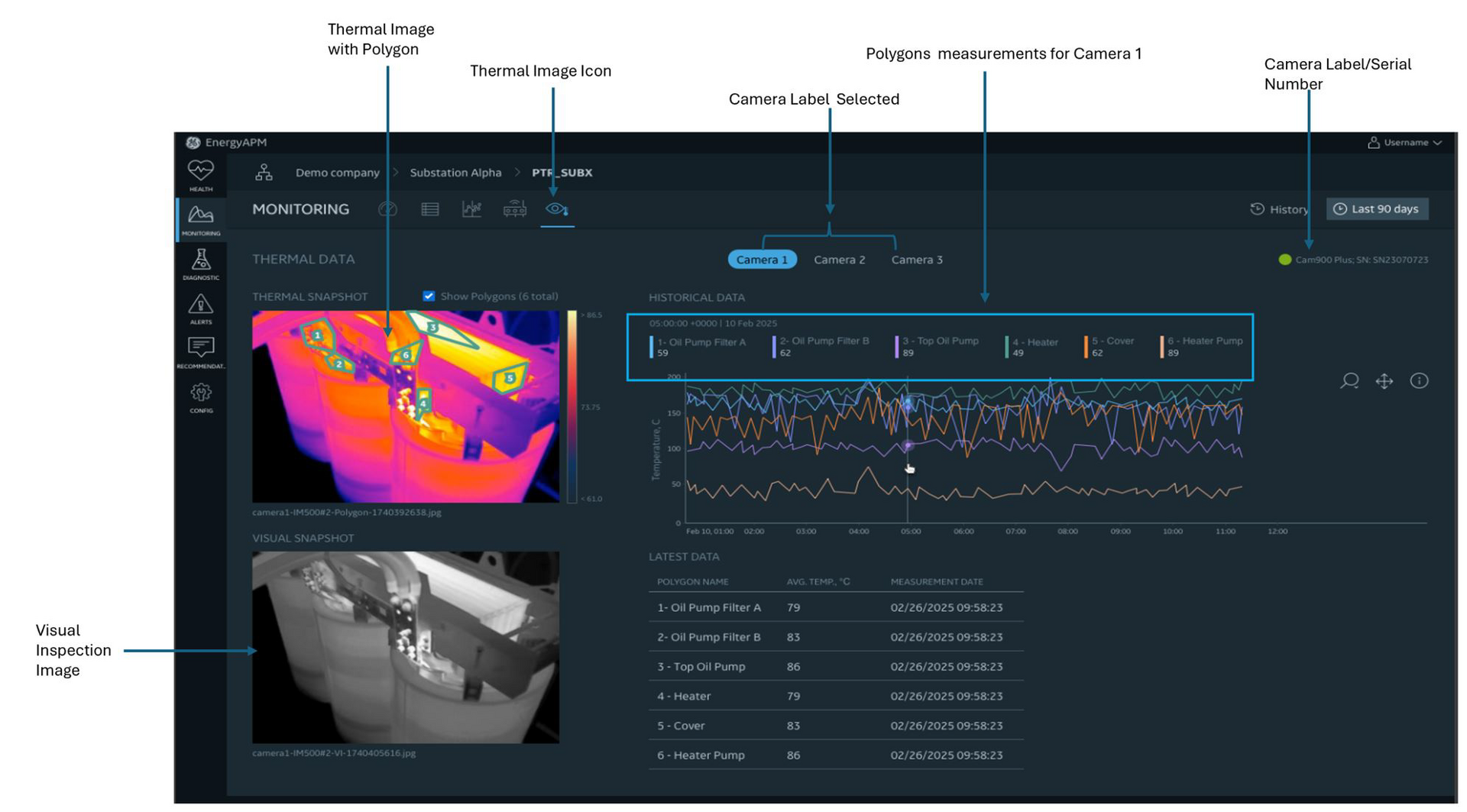

Podobně lze při hodnocení tepelného namáhání využít vedle měřených teplot také dostupné výstupy modelů. Termografie přidává informace o povrchu sledovaných částí; dokumentace APM u DGA 900 PLUS popisuje i práci s termálními a vizuálními snímky. Jednotlivé zdroje se při posuzování stavu doplňují, přičemž samotný souběh změn ještě neurčuje příčinu závady.

Pro správce parku je důležité, že může pracovat i se zařízeními s různou úrovní vybavení. Rozhodování pak vychází z toho, co je skutečně měřeno, jak se hodnoty vyvíjejí a jaký význam má daný transformátor pro provoz. Další monitoring lze cíleně doplnit tam, kde přinese největší užitek.

Možné zdroje dat představuje nabídka monitorovacích a diagnostických řešení GE Vernova. Při návrhu softwarového řešení se ověří kompatibilita konkrétních přístrojů, dostupnost jejich dat a požadované analytické funkce.

Jak vybrat vhodné řešení

Perception Fleet, APM EDGE a APM mají částečně se překrývající funkce. Výběr proto začíná požadavky provozovatele a ověřením kompatibility se stávajícím monitoringem.

Otázky, které pomohou vymezit zadání
Potřeba provozovatele	Co při výběru posoudit
Diagnostika a porovnávání transformátorů	Funkce Perception Fleet a APM EDGE, podporované monitory, diagnostické metody a požadované výstupy.
Využití laboratorních dat	Způsob importu, datové formáty a potřebné licence či doplňky.
Více typů energetických zařízení	Dostupné modely a analytické moduly širší platformy APM.
Plánování obnovy a podnikové integrace	Moduly APM, rozsah propojení a návaznost na procesy údržby.

Pro návrh stačí začít přehledem zařízení, použitých monitorů a dostupných dat. K němu je vhodné přidat několik konkrétních otázek, na které má software pomoci odpovědět: které transformátory prověřit, jak sledovat vývoj jejich stavu nebo jak podložit plán obnovy.

Využijte data z monitoringu při každodenním rozhodování

V TMV SS s vámi projdeme stávající monitoring i požadavky na jeho vyhodnocování. Pomůžeme vybrat odpovídající softwarové řešení a upřesnit rozsah jeho nasazení pro váš provoz.
