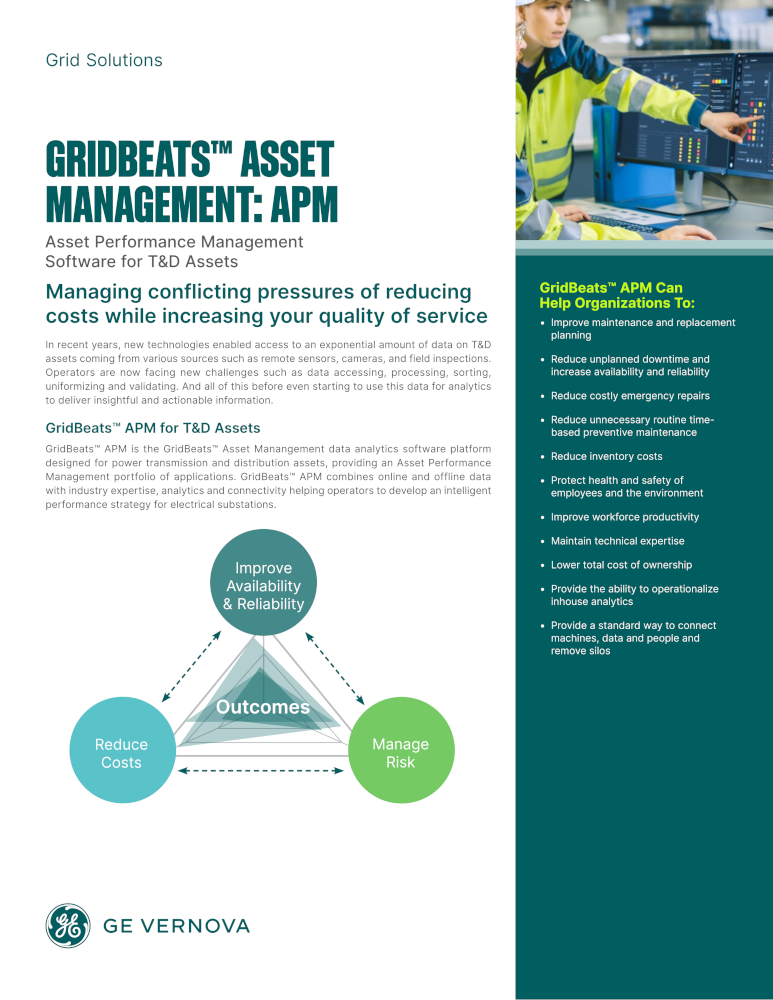

GridBeats™ APM a APM EDGE

GridBeats™ APM (Asset Performance Management) od GE Vernova propojuje data z monitoringu a dalších zdrojů s nástroji pro hodnocení technického stavu, rizik a potřeb údržby. Poskytuje přehled o jednotlivých zařízeních i celém souboru a pomáhá rozhodovat, kterým zařízením věnovat pozornost, jaký zásah připravit a kdy plánovat jejich obnovu.

Varianta APM EDGE je určena pro kompaktnější nasazení zaměřené na monitoring a diagnostiku transformátorů. Širší platforma APM umožňuje zahrnout další typy energetických zařízení, propojit jejich data s podnikovými systémy a využít moduly pro plánování údržby a investic.

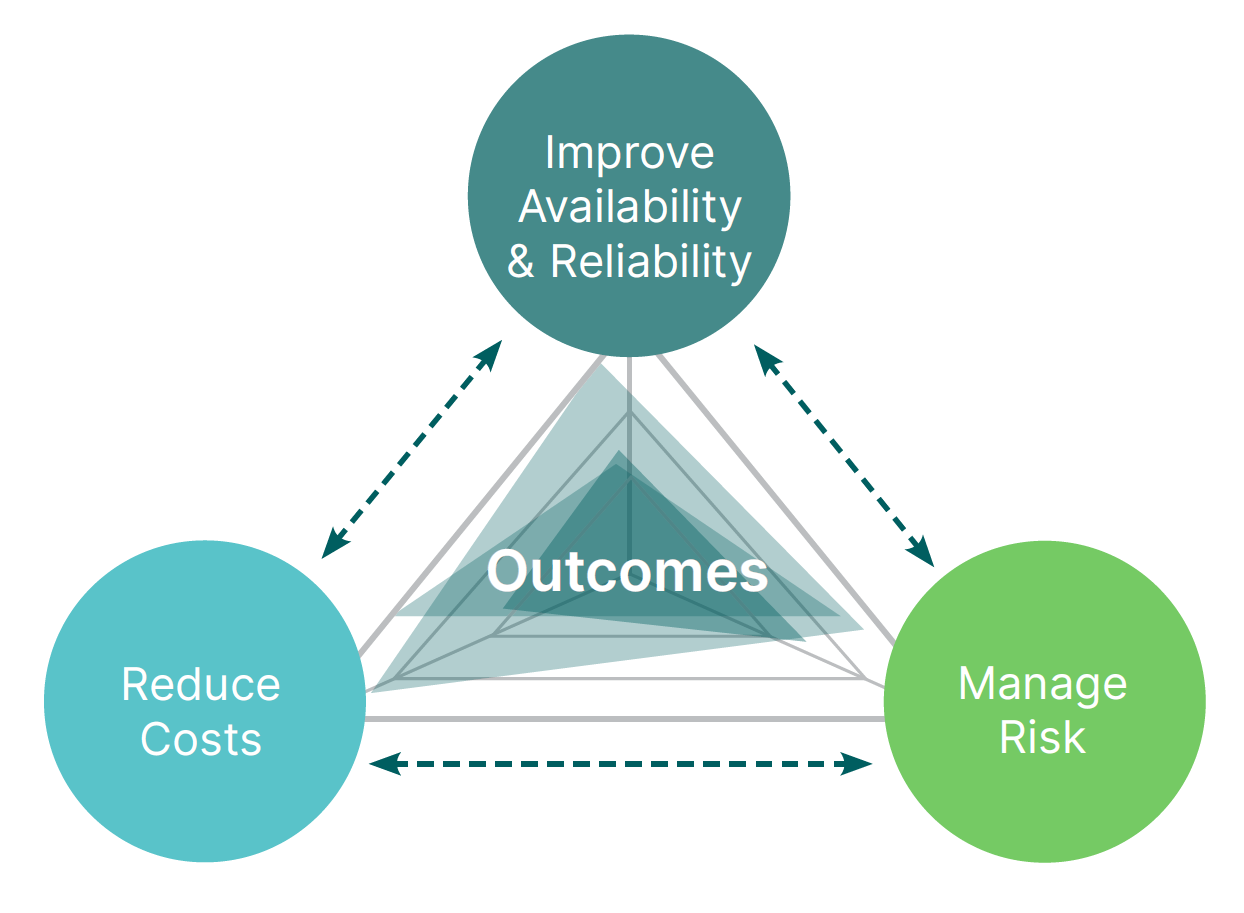

Co GridBeats APM přináší provozovateli

• Data v souvislostech: společný pohled na měřené veličiny, jejich historii, diagnostické výsledky a upozornění.
• Přehled o technickém stavu: vyhodnocení jednotlivých zařízení i skupin podle dostupných dat a příslušných modelů.
• Podklady pro priority údržby: posouzení stavu zařízení společně s jeho kritičností a rizikem.
• Podporu dlouhodobého rozhodování: v širší platformě APM porovnávání variant údržby a obnovy s ohledem na náklady a rizika.

Od naměřených hodnot k technickému hodnocení

Platforma APM pracuje s online i offline daty. Vedle údajů z monitorovacích jednotek může využívat laboratorní výsledky, záznamy prohlídek a informace z dalších systémů. Konkrétní zdroje a způsob jejich připojení se volí podle varianty řešení, dostupných rozhraní a požadavků aplikace.

Uživatel může přejít od souhrnného přehledu ke konkrétnímu zařízení, zobrazit vývoj veličin a podrobněji posoudit vzniklé upozornění. Diagnostické nástroje a stavové modely pomáhají interpretovat data a doplnit je o informace potřebné pro rozhodnutí o dalším postupu.

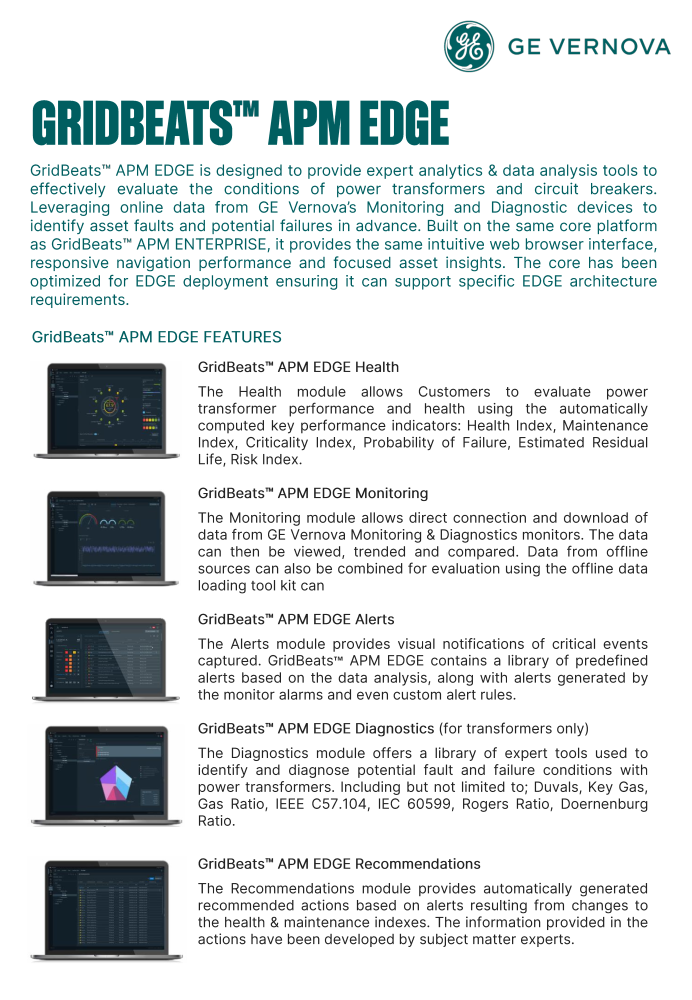

GridBeats APM EDGE

APM EDGE využívá společný základ platformy GridBeats APM v provedení pro menší rozsah nasazení a infrastruktury. Je vhodným řešením pro provozovatele, kteří potřebují soustředit data z monitoringu transformátorů, sledovat jejich vývoj a využívat diagnostické nástroje v jednom prostředí.

Monitoring, stavové hodnocení a diagnostika

• Monitoring: získávání dat z podporovaných monitorů GE Vernova, přehledy aktuálních hodnot, trendy a porovnávání měření.

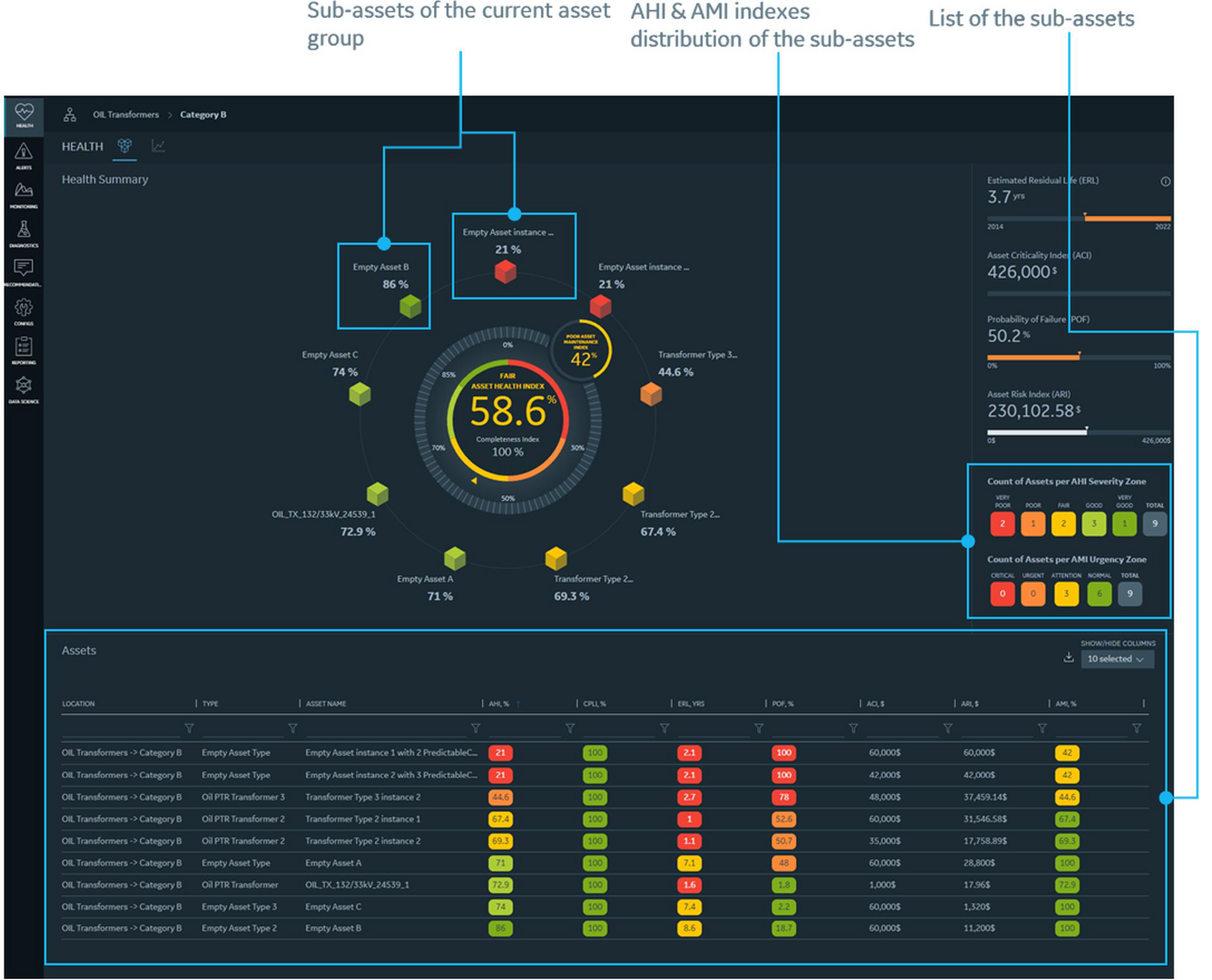

• Health: hodnocení technického stavu a souvisejících ukazatelů podle dostupných vstupů a konfigurace modelu.
• Alerts: upozornění na kritické události, alarmy monitorů a události vyhodnocené nastavenými pravidly.

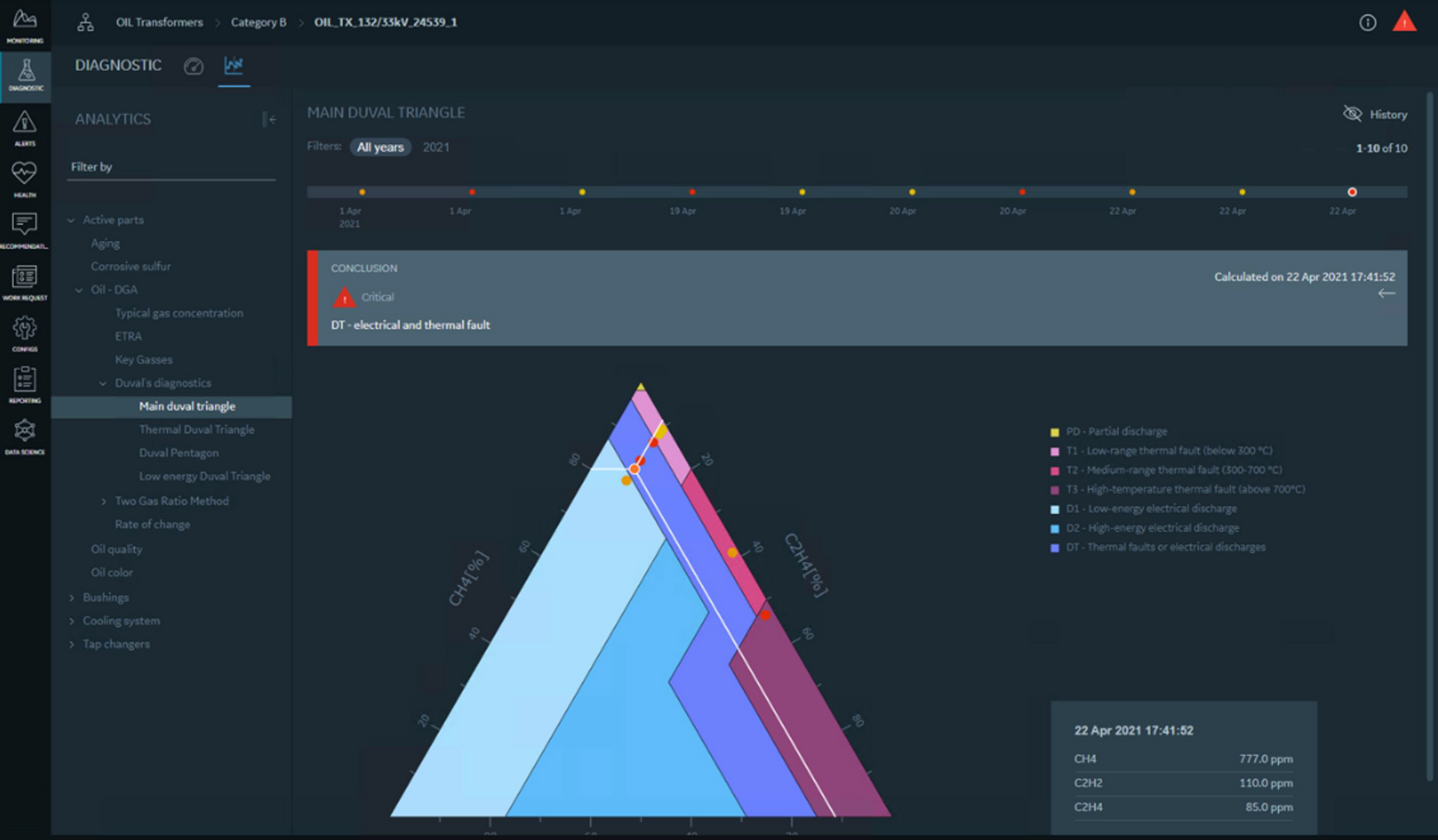

• Diagnostics: nástroje pro diagnostiku transformátorů, včetně metod využívajících rozpuštěné plyny v oleji, například Duvalových metod a poměrových metod.

Rozsah doporučení pro následné zásahy a další funkce se upřesňuje podle nabízené verze a konfigurace. Pro ruční import laboratorních výsledků oleje je v nabídce EDGE samostatný licencovaný doplněk.

Nasazení podle rozsahu aplikace

APM EDGE lze provozovat na infrastruktuře zákazníka, případně v jeho cloudovém prostředí. Velikost řešení se volí podle počtu spravovaných zařízení a potřeb uživatelů. EDGE je samostatná aplikace; požadavek na propojení s dalšími podnikovými aplikacemi je potřeba řešit odpovídající nabídkou širší platformy APM.

GridBeats APM pro širší správu energetických zařízení

Platforma APM rozšiřuje záběr za hranice transformátorového parku. Podporované modely zahrnují také vypínače, plynem izolovaná rozvodná zařízení, svodiče přepětí, vedení a další prvky přenosových a distribučních soustav. Konkrétní rozsah se sestavuje podle zařízení provozovatele a požadovaných analytických funkcí.

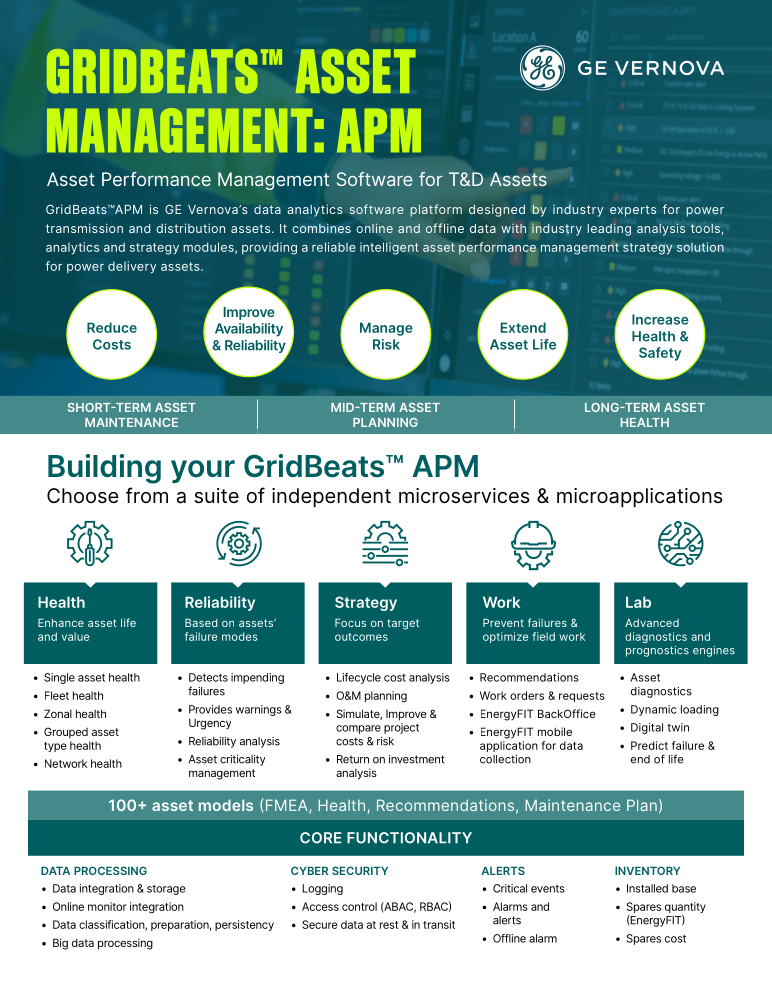

Moduly podle potřeb provozu a správy majetku

• Monitoring a alarmy: sběr a zobrazení dat, historie a vyhodnocení událostí.
• Health: souhrnné i detailní pohledy na stav zařízení a ukazatele používané pro stanovení priorit.
• Lab a diagnostika: podrobnější odborná analýza a využití diagnostických a prognostických nástrojů.
• Doporučení a návazné činnosti: práce s doporučenými zásahy a podpora předávání požadavků na údržbu.
• Strategy: porovnávání plánů údržby a obnovy, dopadů intervencí, nákladů a rizik.

Modulární řešení může být nasazeno v prostředí zákazníka nebo dodáno jako cloudová služba. Integrace se stávajícími systémy, například pro evidenci majetku, řízení údržby či uchovávání provozních dat, je součástí návrhu konkrétní aplikace.

APM EDGE a APM: orientační srovnání

Tabulka slouží k základní orientaci. Přesný rozsah funkcí, podporovaných zařízení, licencí a požadavků na infrastrukturu se stanovuje pro konkrétní nabídku.

Návaznost na monitoring GE Vernova

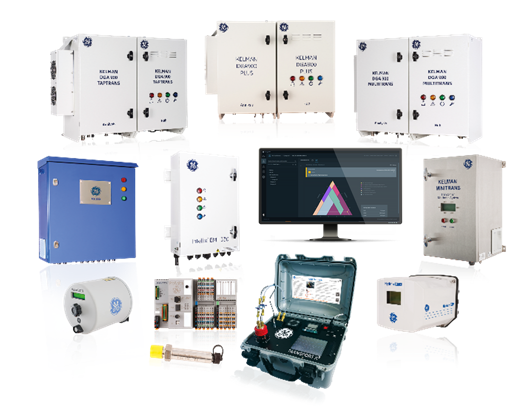

GridBeats APM využívá data z různých úrovní monitoringu GE Vernova: od přístrojů pro včasné zachycení změn v oleji přes víceplynovou DGA až po komplexní systémy sledující více částí transformátoru. V jednom provozu tak mohou být zastoupena zařízení s rozdílnou hloubkou měření. Software pomáhá využít jejich údaje pro společný přehled, sledování trendů a hodnocení technického stavu.

Od včasného upozornění k podrobné diagnostice

Monitory řady Hydran poskytují důležité informace pro včasné rozpoznání změn stavu transformátoru. I užší soubor průběžně sledovaných veličin má při práci s historií a alarmy významnou hodnotu: pomáhá odhalit nepříznivý vývoj a určit, kdy doplnit diagnostiku. Víceplynové přístroje, například z rodiny DGA 900, přidávají podrobnější informace o jednotlivých plynech a umožňují širší diagnostické posouzení.

Komplexnější monitoring pak propojuje více měřicích a analytických funkcí. DGA 900 PLUS lze podle osazených modulů a konfigurace rozšířit o sledování průchodek, částečných výbojů, přepínače odboček a chlazení, doplnit o teplotní a životnostní modely a také o termografii. Výsledkem jsou různé pohledy na stav téhož zařízení, které lze při vyhodnocování vzájemně porovnávat.

Společný kontext pro různé zdroje dat

Podle připojeného monitoringu a dostupných rozhraní mohou být zdrojem informací:

• Plyny a vlhkost v oleji: naměřené hodnoty, rychlost změn a vývoj v čase.
• Průchodky a izolační systém: údaje o elektrických parametrech průchodek a aktivitě částečných výbojů.
• Provozní podmínky: zatížení, teploty, stav chlazení a údaje o přepínači odboček.
• Výstupy modelů: vypočtené ukazatele tepelného namáhání, stárnutí a využití transformátoru.
• Termografie: teplotní údaje a obrazové záznamy pro posouzení sledovaných částí zařízení.

Provozovatel tak může využít přínos stávajícího monitoringu a podle významu jednotlivých transformátorů postupně rozšiřovat rozsah sledování. Podrobnější měření přináší další diagnostické souvislosti; i základní monitoring ale zůstává cenným zdrojem informací pro včasnou reakci.

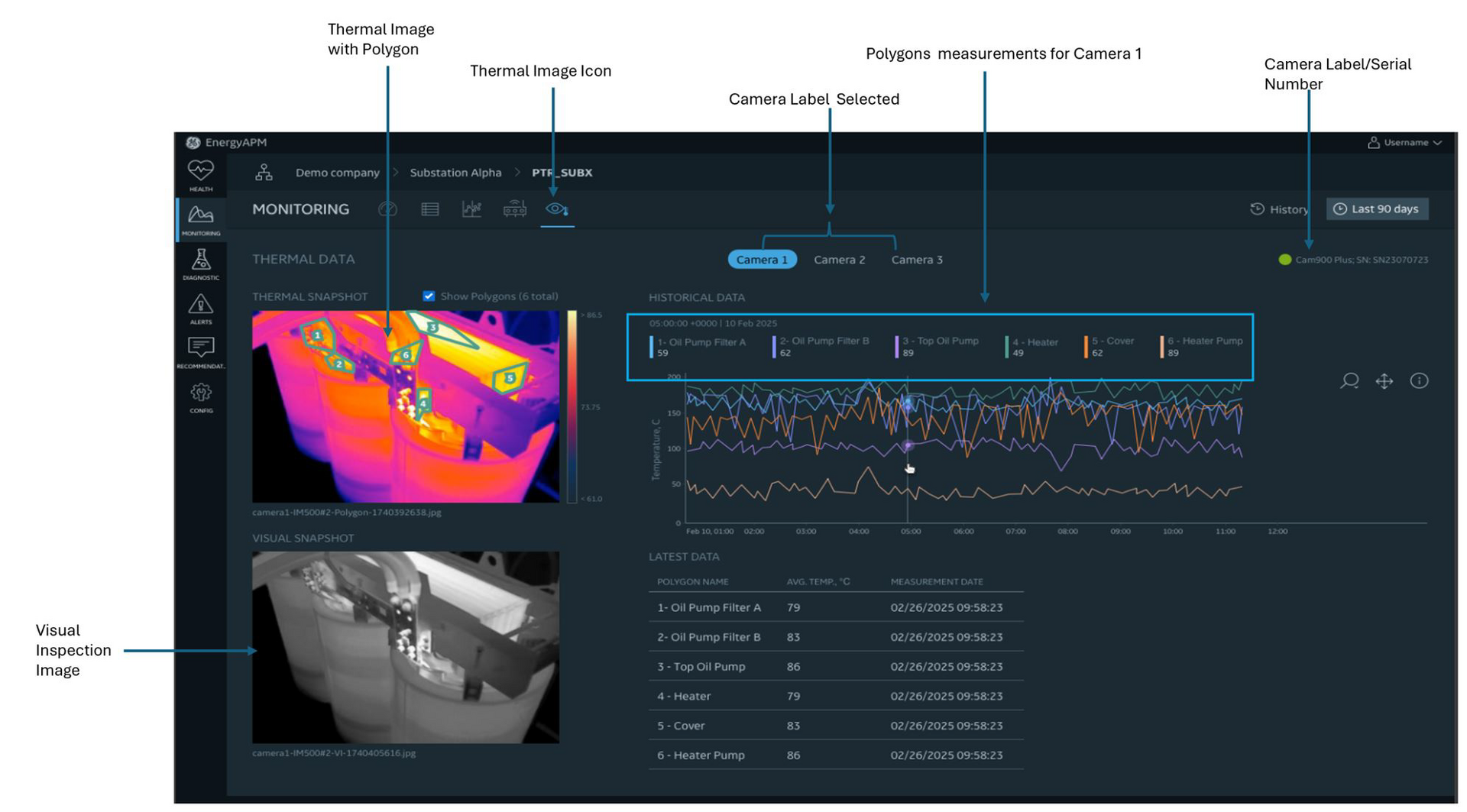

Při návrhu propojení se ověřuje podpora konkrétního typu monitoru, dostupných signálů a analytických výstupů v dané variantě a verzi softwaru. Například pro DGA 900 PLUS dokumentace APM výslovně popisuje také práci s termálními a vizuálními snímky a jejich historií. Rozsah funkcí monitoru a rozsah údajů přenášených do softwaru se proto posuzují společně.

Přehled měřicích řešení najdete v nabídce monitoringu a diagnostiky GE Vernova. Jednu z možností rozšíření představuje také článek DGA 900 PLUS s termografií.

Jak zvolit odpovídající konfiguraci

Výchozím bodem je přehled provozovaných zařízení, monitorovacích jednotek a dostupných dat. Následuje určení požadovaných výstupů: zda potřebujete především diagnostiku transformátorů, společný přehled o parku, nebo také integrace a dlouhodobé plánování obnovy.

Pro širší pohled na práci s monitoringem doporučujeme článek Od monitoringu k údržbě: software pro vyhodnocení stavu transformátorů. Pro specializované hodnocení transformátorového parku je v nabídce také Perception™ Fleet.
